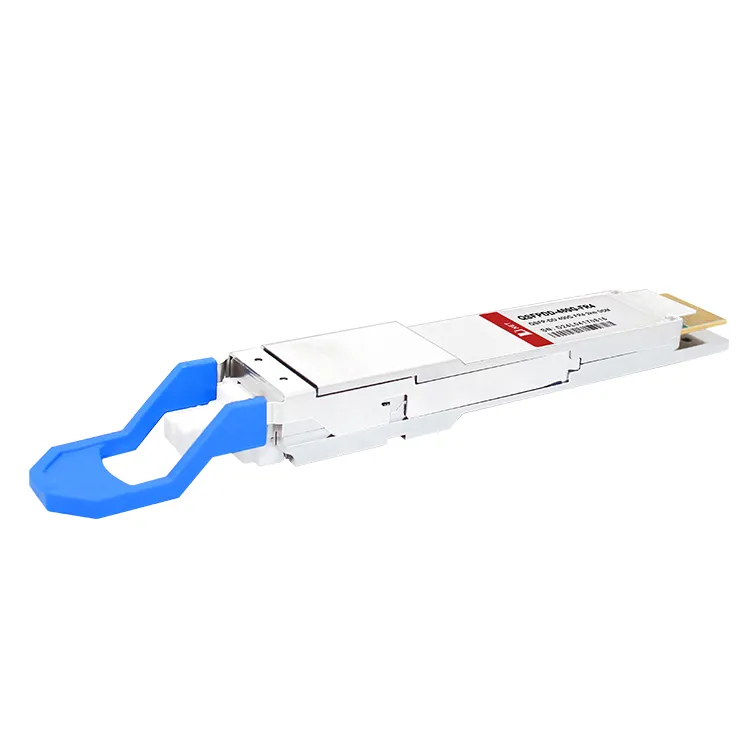

Produktegenskaper
●Kompatibel med QSFP-DD MSA
●4 CWDM-banor MUX/DEMUX-design
●100G Lambda MSA 400G-FR4 Uppfyller specifikationerna
●Maximal strömförbrukning 10W
●Upp till 2 km överföring på single mode fiber (SMF) med FEC
●Enkel +3.3V strömförsörjning
●Duplex LC-kontakt
●RoHS-klagomål
Ansökningar
●400G BASE-FR4 Ethernet
●Data Center Interconnect
●InfiniBand Interconnect
●Nätverk för företag
Populära Taggar: 400g qsfp-dd fr4 2km optisk transceiver, Kina 400g qsfp-dd fr4 2km optisk transceiver tillverkare, leverantörer, fabrik, QSFP-40G-ER4SFP-1G-ERSFP-10G-BIDI-1490-80QSFP-40G-ZR4SFP-10G-ER
Absolut högsta betyg
|
Parameter |
Symbol |
Min |
Max |
Enheter |
|
Förvaringstemperatur Rångest |
Tsrg |
-40 |
+85 |
grad |
|
Matningsspänning |
Vcc |
0 |
4 |
V |
|
Relativ Fuktighet |
RH |
10% till 90% icke-kondenserande |
||
Rekommenderade driftförhållanden
|
Parameter |
Symbol |
Min |
Max |
Enheter |
|
Förvaringstemperatur Rångest |
Tsrg |
-40 |
+85 |
grad |
|
Matningsspänning |
Vcc |
0 |
4 |
V |
|
Relativ Fuktighet |
RH |
10% till 90% icke-kondenserande |
||
Sändarens optiska specifikationer
|
Sändare Parameter |
Körfält |
Min |
Typisk |
Max |
Enheter |
||||
|
Genomsnittlig starteffekt per fil |
-3.3 |
3.5 |
dBm |
||||||
|
Total genomsnittlig startkraft |
9.3 |
dBm |
|||||||
|
Dutter optisk modulering Amplitud (OMA yttre), varje körfält |
-0.3 |
3.7 |
dBm |
||||||
|
Skillnad i lanseringskraft mellan ev två körfält (OMA yttre) |
4 |
dB |
|||||||
|
Genomsnittlig starteffekt per körfält @TX Off State |
-20 |
dBm |
|||||||
|
Starta Power i OMA yttre minus TDECQ, varje körfält för ER Större än eller lika med 4,5dB för ER<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
Sändare och Dispersion Ögonstängning för PAM4, varje körfält |
3.4 |
dB |
|||||||
|
Utsläckningsförhållande |
3.5 |
dB |
|||||||
|
Relativ intensitetsbrus (OMA) |
-136 |
dB/Hz |
|||||||
|
Side-Mode Suppression Ration (SMSR) |
30 |
dB |
|||||||
|
Optisk returförlusttolerans |
17.1 |
dB |
|||||||
|
Sändarens reflektans |
-26 |
dB |
|||||||
|
Övervakningsnoggrannhet för sändarens uteffekt |
-3 |
3 |
dB |
||||||
|
TDECQ-10*log10(Ceq), varje fil |
3.4 |
dB |
|||||||
|
Övergångstid för sändare |
17 |
ps |
|||||||
Höghastighets elektriska specifikationer
|
Parameter |
Min |
Typisk |
Max |
Enheter Anteckningar |
|
|
Mottagarens elektriska utgångsegenskaper på TP4 |
|||||
|
Signaleringshastighet per fil |
26.5625 |
GBd |
|||
|
AC common-mode utgång spänning (RMS) |
17.5 |
mV |
|||
|
Differentiell topp-till-topp utspänning |
900 |
mV |
|||
|
Near-end ESMW (Ögonsymmetri mask bredd) |
0.265 |
UI |
|||
|
Ögonnära höjd, differential |
70 |
mV |
|||
|
Far-end ESMW (Ögonsymmetri mask bredd) |
0.2 |
UI |
|||
|
Far-end Ögonhöjd, differential |
30 |
mV |
|||
|
Far-end pre-cursor ISl-förhållande |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4logg 10 (f/14) |
dB |
8-19 GHz |
|||
|
Gemensamt för differentialläge |
22-20(f/25.78) |
dB |
0.01-12.89GHz |
||
|
15-6logg 10 (f/25.78) |
dB |
12,89-19 GHz |
|||
|
Differentiell uppsägning missmatchar |
10 |
% |
|||
|
Övergångstid (min,20% till 80%) |
9.5 |
ps |
|||
|
DC common mode spänning |
-350 |
2850 |
mV |
||
|
Sändare elektrisk ingångskarakteristiks på TP1 |
|||||
|
Signaleringshastighet, per fil |
26.5625 |
GBd |
|||
|
Differentiell pk-pk inspänningstolerans |
900 |
mV |
|||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0.01-12.89GHz |
|||
|
15-6logg 10 (f/25.78) |
dB |
12,89-19 GHz |
|||
|
Differentiell uppsägning missmatchar |
10 |
% |
|||
|
Modul stressad ingångstest |
Per sektion 120E.3.4.1 IEEE802.3bs |
||||
|
Ensidigt spänningstoleransområde |
-0.4 |
3.3 |
V |
||
|
Common-mode spänning |
-350 |
2850 |
mV |
||
Beställningsinformation
|
Artikelnummer |
Beskrivning |
|
QDD-400G-FR4 |
400G QSFP-DD FR4 optisk transceiver |
FAQ
F: Har 400G QSFP-DD FR4 stöd för hot-plugging?
F: Hur långt kan 400G QSFP-DD FR4 överföra data?
F: Hur sänds 400G QSFP-DD FR4?
