D-nets optiska sändtagaremodultjänst
● Kompatibilitetshjälp:D-NET erbjuder kompatibilitetstjänster för att säkerställa att optiska moduler är kompatibla med utrustning från ledande tillverkare.
● Personliga tjänster:D-NET tillhandahåller OEM-anpassningsalternativ för sina produkter. På begäran kan kunder få färgade logotyper skräddarsydda efter deras behov.
● Standard leveransperiod:3 dagar
● Omfattande fraktlösningar:D-NET samarbetar med mycket välrenommerade budfirmor som SF, FedEx, DHL, UPS och andra för att säkerställa pålitliga frakttjänster.
Drag
● Driftsdatahastighet på 1,25 Gbps
● Har en 18-våglängds CWDM DFB LD-sändare som sträcker sig från
● 1270nm till 1610nm, med ett steg på 40nm
● Uppfyller standarderna SFP MSA och SFF-8472
● Kompatibel med SONET OC-24-LR-1-specifikationer
● RoHS-kompatibel
● Drivs av en +3.3V enkel strömkälla
● Hot-Plugable SFP-fotavtryck med en Duplex LC-kontakt
● Temperaturområde för driftlådan:
● Standard: 0 grad till +70 grad
Ansökningar
● Gigabit Ethernet
● Fiber Channel Switch Infrastruktur
● Router/Server-gränssnitt
● Andra optiska transmissionssystem
Produktdetaljer
Utrustad med en 20-stift SFP-kontakt, stöder denna modul hot-plug-funktionalitet. Den är speciellt utformad för användning med single-mode fiber. Mottagaresektionen innehåller en integrerad InGaAs-detektorförförstärkare (IDP), monterad i en optisk header, tillsammans med en begränsande efterförstärkare IC.
Populära Taggar: sfp-1g-cwdm-1270-40, Kina sfp-1g-cwdm-1270-40 tillverkare, leverantörer, fabrik, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
Absoluta högsta betyg
|
Parameter |
Symbol |
Min. |
Typisk |
Max. |
Enhet |
|
Förvaringstemperatur |
TS |
-40 |
+85 |
grad |
|
|
Matningsspänning |
VCC |
-0.5 |
3.6 |
V |
|
|
Relativ luftfuktighet |
RH |
0 |
90 |
% |
Rekommenderad driftmiljö
|
Parameter |
Symbol |
Min. |
Typisk |
Max. |
Enhet |
|
Hölje driftstemperatur |
Tc |
0 |
+70 |
grad |
|
|
Matningsspänning |
VCC |
3.15 |
3.45 |
V |
|
|
Tillförselström |
Icc |
300 |
mA |
||
|
Datahastighet |
GBE |
1.25 |
Gbps |
||
|
FC |
1.063 |
Gbps |
Elektriska egenskaper
(ÖVERST =0 till 70grad , VCC=3.135 till 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Max. |
Enhet |
Notera |
|
|
Sändarsektion |
|||||||
|
Ingångsdifferensimpedans |
Ri |
85 |
100 |
115 |
Ω |
|
|
|
Single ended data input swing |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
Överföring avaktiverad spänning |
VD |
2.0 |
Vcc |
V |
|||
|
Överföringsaktiveringsspänning |
VSV |
0 |
0.8 |
V |
|||
|
Tx-fel |
Fel |
Tx_f |
2.0 |
V |
|||
|
Normal |
Tx_n |
0 |
V |
||||
|
Mottagaresektion |
|||||||
|
Single ended datautgång sväng |
Vout, s |
370 |
1800 |
mv |
|||
|
LOS-fel |
Vförlust |
2 |
Vcc |
V |
|||
|
LOS Normal |
Vlos norm |
0 |
0.8 |
V |
|||
Optiska parametrar
(TOPP =0 till 70 grader, VCC=3.135 till 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Max. |
Enhet |
Notera |
|
Sändarsektion |
||||||
|
Center Våglängd |
λc |
λ-6 |
λ |
λ+6.5 |
nm |
|
|
Spektral bredd (-20dB) |
△λ |
1 |
nm |
|||
|
Sidolägesdämpningsförhållande |
SMSR |
30 |
dB |
|||
|
Optisk uteffekt |
Put |
-5 |
0 |
dBm |
1 |
|
|
Optisk stig-/falltid |
tr / tf |
260 |
ps |
2 |
||
|
Utsläckningsförhållande |
ER |
8.2 |
dB |
|||
|
Ögonmask för optisk utgång |
Överensstämmer med IEEE802.3z (klass 1 lasersäkerhet) |
|||||
|
Mottagaresektion |
|
|||||
|
Optisk ingångsvåglängd |
λc |
1260 |
1620 |
nm |
||
|
Mottagare överbelastning |
Pol |
-8 |
dBm |
3 |
||
|
RX-känslighet |
Sen |
-24 |
dBm |
3 |
||
|
RX_LOS Assert |
LOS A |
-40 |
dBm |
|||
|
RX_LOS De-assert |
LOS D |
-25 |
dBm |
|||
|
RX_LOS Hysteres |
LOSH |
0.5 |
dB |
|||
|
Allmänna specifikationer |
||||||
|
Datahastighet |
BR |
1.063/1.25 |
Gb/s |
|||
|
Bitfelfrekvens |
BER |
10-12 |
||||
|
Max. Länklängd som stöds på 9/125μm SMF@1,25Gb/s |
LMAX |
40 |
km |
|||
|
Total systembudget |
LB |
21 |
dB |
|||
Notera
1. Den optiska kraften startas i SMF.
2. 20-80%.
3. Mätt med PRBS 27-1vid 10-12BER
Beställningsinformation
|
Artikelnummer |
Beskrivning |
|

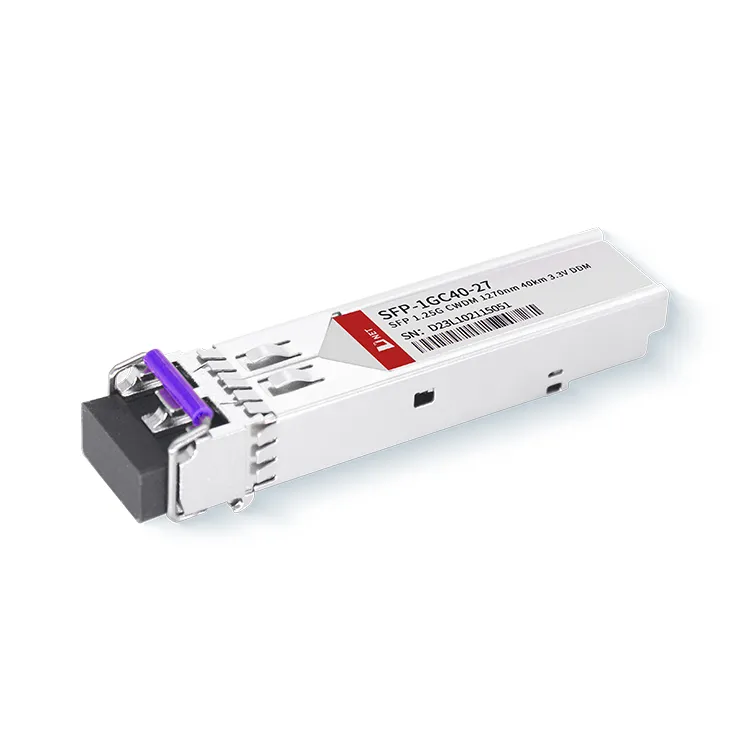

SFP-1GC40-27 |
1,25 Gb/s 40 km CWDM SFP Transceiver Hot Pluggable, Duplex LC, +3.3V, 1270nm, CWDM DFB, Single-mode, DDM |
FAQ
1. Vad är avståndet för CWDM SFP 1470?
S: SFP-1GC40-27 från D-NET har ett maximalt överföringsavstånd på 40 kilometer och stöder en datahastighet på 1,25 Gbps.
2. Vad är kompatibelt med 1,25 g SFP?
S: 1.25G-SFP-550D SFP Transceiver är helt kompatibel med SFP MSA och SFF-8472. Därför är den optiska modulen 1,25G kompatibel med de allra flesta nätverksenheter.
3. Hur vet jag om en SFP-modul är kompatibel?
A: (1) Kontakttypen, såsom LC, SC.
(2) Läget (enkelläge eller multiläge).
(3) Våglängden, såsom 850 nm, 1310 nm eller 1550 nm.
(4) DDM-stödet.
(5) Hastigheten, till exempel 1,25 Gbps.
