D-nets optiska sändtagaremodultjänst
● Kompatibilitetshjälp:D-NET erbjuder kompatibilitetstjänster för att säkerställa att optiska moduler är kompatibla med utrustning från ledande tillverkare.
● Personliga tjänster:D-NET tillhandahåller OEM-anpassningsalternativ för sina produkter. På begäran kan kunder få färgade logotyper skräddarsydda efter deras behov.
● Standard leveransperiod:3 dagar
● Omfattande fraktlösningar:D-NET samarbetar med mycket välrenommerade budfirmor som SF, FedEx, DHL, UPS och andra för att säkerställa pålitliga frakttjänster.
Drag
● Stöder bithastigheter upp till 1,25 Gbps
● Har ett hot-pluggable SFP-fotavtryck
● Utrustad med en CWDM DFB-laser och PIN-fotodetektor, som kan sända upp till 80 km på SMF
● Överensstämmer med SFP MSA- och SFF-8472-specifikationer, med ett duplex LC-uttag
● RoHS-kompatibel
● Drivs av en enda +3.3V strömkälla
● Inkluderar digital diagnostisk övervakning i realtid
● Temperaturområde för driftlådan:
-Standard: 0 till +70 grad
- Industriell: -40 till +85 grad
Ansökningar
● 1,25 Gbps optiska system
● Gigabit Ethernet
● 1,063 Gbps Fiber Channel
● Andra optiska länkar

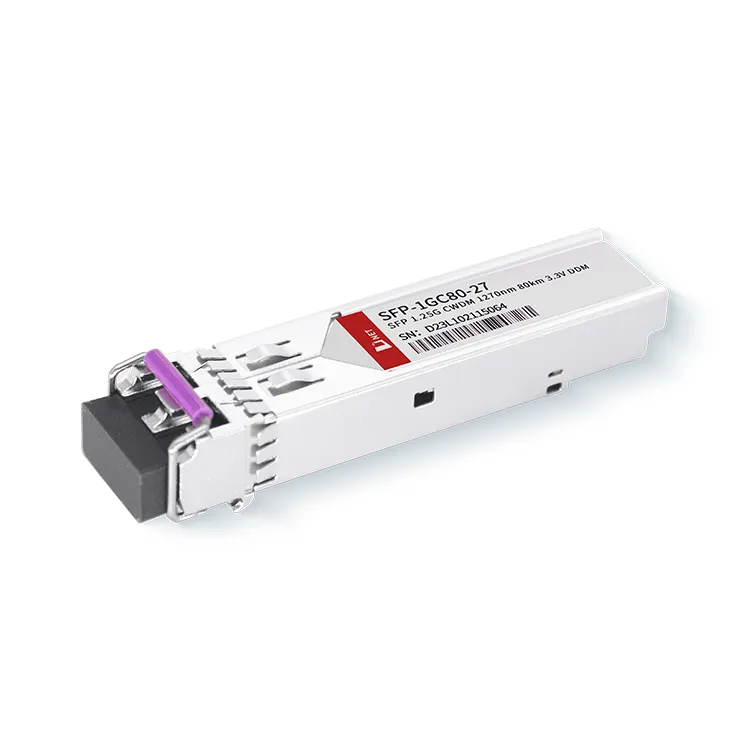

Produktdetaljer
Transceivrarna är helt kompatibla med SFP Multi-Source Agreement och de digitala diagnostiska funktionerna som specificeras i SFF-8472. De består av tre primära komponenter: en CWDM DFB-lasersändare, en PIN-fotodiod integrerad med en transimpedansförförstärkare (TIA) och en MCU-styrenhet. Alla moduler uppfyller klass I lasersäkerhetsstandarder.
Populära Taggar: SFP 1G 1000base CWDM 1270nm 80km, Kina SFP 1G 1000base CWDM 1270nm 80km tillverkare, leverantörer, fabrik, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
Absoluta högsta betyg
|
Parameter |
Symbol |
Min |
Max |
Enhet |
|
Matningsspänning |
Vcc (Virtuella luftvärns |
-0.5 |
4.5 |
V |
|
Förvaringstemperatur |
Ts |
-40 |
+85 |
grad |
|
Driftfuktighet |
- |
5 |
85 |
% |
Rekommenderade driftförhållanden
|
Parameter |
Symbol |
Min |
Typisk |
Max |
Enhet |
|
|
Driftfallstemperatur |
Standard |
Tc |
0 |
+70 |
grad |
|
|
Förlängd |
-20 |
+80 |
grad |
|||
|
Industriell |
-40 |
+85 |
grad |
|||
|
Strömförsörjningsspänning |
Vcc (Virtuella luftvärns |
3.135 |
3.30 |
3.465 |
V |
|
|
Strömförsörjningsström |
Icc |
300 |
mor |
|||
|
Datahastighet |
0.1 |
1.25 |
Gbit/s |
|||
Optiska och elektriska egenskaper
|
Parameter |
Symbol |
Min |
Typisk |
Max |
Enhet |
Anteckningar |
||
|
Sändare |
||||||||
|
Center Våglängd |
λc |
λc-6.5 |
λc |
λc+6.5 |
Nm |
|||
|
Spektral bredd (-20dB) |
Δλ |
1 |
Nm |
|||||
|
Sidolägesdämpningsförhållande |
SMSR (på engelska) |
30 |
- |
Db |
||||
|
Genomsnittlig uteffekt |
Put |
0 |
+4.0 |
Dbm |
1 |
|||
|
Utsläckningsförhållande |
ER |
9.0 |
Db |
|||||
|
Data Ingång Sväng Differentiell |
VI |
180 |
1200 |
Mv |
2 |
|||
|
Ingångsdifferentialimpedans |
ZI |
90 |
100 |
110 |
Ω |
|||
|
TX inaktivera |
Inaktivera |
2.0 |
Vcc (Virtuella luftvärns |
V |
||||
|
Aktivera |
0 |
0.8 |
V |
|||||
|
TX-fel |
Fel |
2.0 |
Vcc (Virtuella luftvärns |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Mottagare |
||||||||
|
Center Våglängd |
λc |
1270 |
1610 |
Nm |
||||
|
Mottagarens känslighet |
-26 |
Dbm |
3 |
|||||
|
Mottagare överbelastning |
-1 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
Dbm |
|||||
|
LOS hävda |
LOSA |
-38 |
Dbm |
|||||
|
LOS hysteres |
0.5 |
4 |
Db |
|||||
|
Datautgångssvingsdifferential |
Vut |
600 |
800 |
1000 |
Mv |
4 |
||
|
LOS |
Hög |
2.0 |
Vcc (Virtuella luftvärns |
V |
||||
|
Låg |
0.8 |
V |
||||||
Anteckningar
1. Den optiska kraften startas i SMF.
2. PECL-ingång, internt AC-kopplad och terminerad.
3. Mätt med ett PRBS 27-1-testmönster @1250Mbps, BER Mindre än eller lika med 1×10-12.
4. Internt AC-kopplad.
Beställningsinformation
|
Artikelnummer |
Beskrivning |
|
SFP-1GC80-27 |
1,25 Gbps SFP CWDM Transceiver, Single Mode, 80 km räckvidd |
FAQ
1. Vad betyder 1G SFP?
S: 1G SFP representerar 1 Gigabit Small Form-factor Pluggable, vilket stöder en dataöverföringshastighet på 1 Gigabit per sekund.
2. Hur väljer man SFP transceiver?
1.Kompatibilitet: Bekräfta att SFP-modulen är lämplig för användning med din nätverkshårdvara.
2.Datahastighet: Fastställ nödvändig datahastighet baserat på dina specifika nätverkskrav.
3. Fibertyp: Fundera över om du kommer att använda fiberoptiska kablar i ett eller flera lägen.
4.Avstånd: Fastställ intervallet mellan sändnings- och mottagningspunkterna i ditt nätverk.
5.Anslutningstyp: Kontrollera vilken typ av kontakt som behövs för dina nätverksenheter.
