Beskrivning

Tekniska parametrar

Produktegenskaper

●Stöder bithastigheter upp till 25,78 Gbps

● Har ett hot-pluggbart SFP+-fotavtryck

● Utrustad med en 1310nm DFB-laser och PIN-fotodiod, som möjliggör upp till 10 km överföring över SMF

●Kompatibel med SFP+ MSA- och SFF-8472-specifikationer, med ett duplex LC-uttag

●RoHS-kompatibel

● Fungerar med en enda +3.3V strömförsörjning

●Innehåller digital diagnostisk övervakning i realtid

● Temperaturområde för driftkabinett: Standard 0 grad till +70 grad

Ansökningar

● 25GBASE-LR

Produktdetaljer

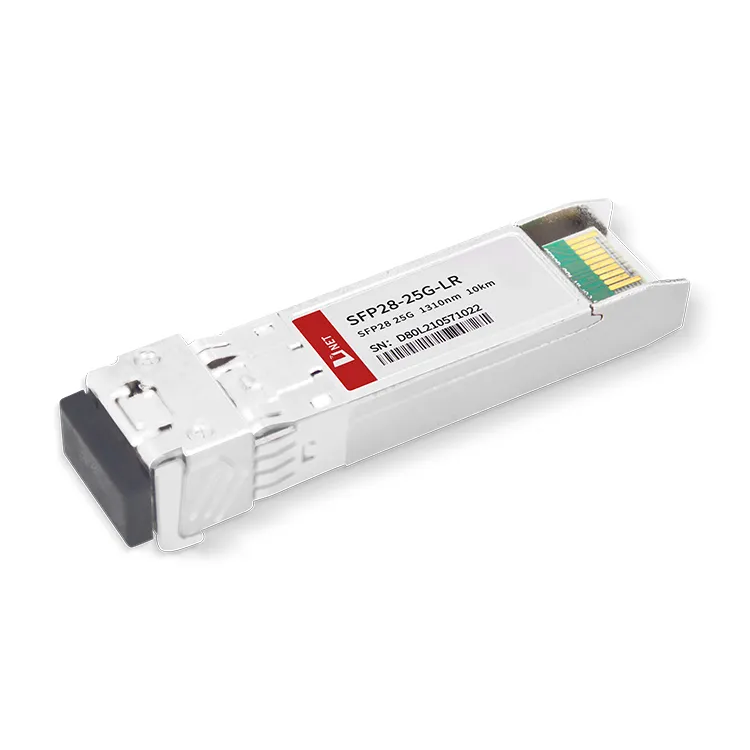

SFP28-sändtagarna är högpresterande, kostnadseffektiva moduler som kan stödja en datahastighet på 25,78 Gbps och underlätta ett överföringsavstånd på 10 km över Single-Mode Fiber (SMF).

Dessa transceivrar består av tre nyckelkomponenter: en DFB-lasersändare, en PIN-fotodiod som är integrerad med en transimpedansförförstärkare (TIA) och en MCU-styrenhet. Alla moduler följer klass I lasersäkerhetsstandarder.

Populära Taggar: SFP28 25G LR 10KM transceivermodul, Kina SFP28 25G LR 10KM transceivermodultillverkare, leverantörer, fabrik, SFP28-25G-LR SFP28-DWDM-C21 SFP28-25G-SR SFP28-CWDM-1270

Absoluta högsta betyg

Parameter	Symbol	Min	Max	Enhet
Matningsspänning	Vcc	-0.5	4	V
Förvaringstemperatur	Ts	-40	+85	grad
Driftfuktighet	-	5	85	%

Rekommenderade driftförhållanden

Parameter	Symbol	Min	Typisk	Max	Enhet
Driftfallstemperatur	Tc	0		+70	grad
Strömförsörjningsspänning	Vcc	3.135	3.30	3.465	V
Strömförsörjningsström	Icc			400	mA
Datahastighet			25.78		Gbps

Optiska och elektriska egenskaper

Parameter		Symbol		Min	Typisk	Max	Enhet	Anteckningar
Sändare
Center Våglängd			λc	1270	1310	1350	nm
Spektral bredd (-20dB)			Δλ			1	nm
Sidolägesdämpningsförhållande			SMSR	30	-		dB
Genomsnittlig uteffekt			P_ut	-6		2	dBm	1
Utsläckningsförhållande			ER	3.5			dB
Data Input Swing Differential			V_I	180		850	mV	2
Ingångsdifferentialimpedans			Z_I	90	100	110	Ω
TX inaktivera	Inaktivera			2.0		Vcc	V
TX inaktivera	Aktivera			0		0.8	V
TX-fel	Fel			2.0		Vcc	V
TX-fel	Normal			0		0.8	V
Mottagare
Center Våglängd			λc	1260		1600	nm
Mottagarens känslighet						-13.3	dBm	3,4
Mottagare överbelastning						2	dBm	3,4
LOS De-Assert			LOS_D			-15	dBm
LOS hävda			LOS_A	-30			dBm
LOS hysteres				0.5			dB
Datautgångssvingsdifferential			V_ut	300		900	mV	5
LOS			Hög	2.0		Vcc	V
LOS			Låg			0.8	V

Anmärkningar:
1. Den optiska kraften startas i SMF.
2. PECL-ingång, internt AC-kopplad och terminerad.
3. Mätt med ett PRBS 231-1-testmönster @25.78Gps, BER Mindre än eller lika med 5×10-5.
4. Mätt med ett PRBS 231-1-testmönster @10.3125Gps, BER Mindre än eller lika med 1×10-12.
Bitarna 110.3 och bitarna 118.3 styr låsningslägena för den interna återtimern eller CDR, standardvärdet är "1".

5. Internt AC-kopplad.

Bit 110.3 av A2h	Bit 118.3 av A2h	RX-datahastighet	Sändningsdatahastighet	Status för RX CDR	Status för TX CDR
Hög/1	Hög/1	24.33G/25.78G	24.33G/25.78G	Välj CDR	Välj CDR
Hög/1	Låg/0	24.33G/25.78G	9.95G/10.31G	Välj CDR	CDR bypass
Låg/0	Hög/1	9.95G/10.31G	24.33G/25.78G	CDR bypass	Välj CDR
Låg/0	Låg/0	9.95G/10.31G	9.95G/10.31G	CDR bypass	CDR bypass

Beställningsinformation

Artikelnummer	Beskrivning
SFP28-25G-LR	25 Gbps SFP28 Transceiver, Single Mode, 10 km räckvidd

FAQ

1. Kan du sätta SFP+ i en SFP28-port?

S: Ja, men när den är ansluten till SFP +-sändtagaren kan den här porten endast stödja upp till 10 Gbps internethastigheter.

2. Vad är QSFP28 och SFP28?

S: Båda har olika storlekar och protokollstandarder. SFP28-modulen definieras som att den stöder en överföringshastighet för enstaka fordon på 25 GB, och QSFP28 stöder fyra 25Gbit/s-kanaler med en total datahastighet på 100G

3. Vilken hastighet stöds SFP28 av?

S: Den optiska modulen SFP 28 har en överföringshastighet på 25 Gbps, med en LC-kontakt.
