Produktdetaljer

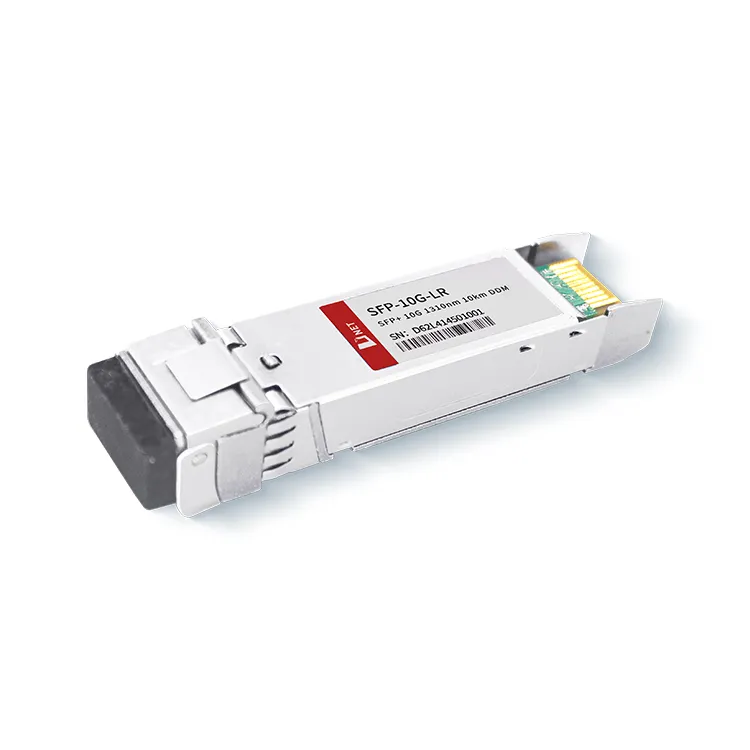

D-NET:s 10G LR 10KM-modul är kompatibel med standarderna SFF-8431, SFF-8432 och IEEE 802.3ae 10GBASE-LR. Den arbetar vid en våglängd på 1310nm, en frekvens som vanligtvis används i optisk kommunikation med lång räckvidd. Modulen följer den fullt kompatibla SFP-formfaktorn, erbjuder hot-pluggability, underlättar enkla uppgraderingar av optiska portar och säkerställer låga elektromagnetiska störningar (EMI) emissioner.
Populära Taggar: SFP+ 10G LR 10km transceivermodul, Kina SFP+ 10G LR 10km transceivermodultillverkare, leverantörer, fabrik, SFP-10G-LRSFP-10G-ZRSFP-10G-ERSFP-10G-LRSFP-10G-ER
Absoluta högsta betyg
|
Parameter |
Symbol |
Min. |
Typisk |
Max. |
Enhet |
|
|
Förvaringstemperatur |
TS |
-40 |
+85 |
grad |
||
|
Husets drifttemperatur |
Kommersiell |
TA |
0 |
70 |
grad |
|
|
Industriell |
-40 |
+85 |
grad |
|||
|
Maximal matningsspänning |
Vcc |
-0.5 |
4 |
V |
||
|
Relativ luftfuktighet |
RH |
0 |
85 |
% |
||
Elektriska egenskaper
|
Parameter |
Symbol |
Min. |
Typisk |
Max. |
Enhet |
Notera |
|
Matningsspänning |
Vcc |
3.135 |
3.465 |
V |
||
|
Tillförselström |
Icc |
430 |
mA |
|||
|
Energiförbrukning |
P |
1.5 |
W |
|||
|
Sändarsektion |
||||||
|
Ingångsdifferensimpedans |
Ri |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC-spänningstolerans (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differential inspänningssvängning |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Överföring avaktiverad spänning |
VD |
2 |
Vcc |
V |
3 |
|
|
Överföringsaktiveringsspänning |
VSV |
Vee |
Vee+0.8 |
V |
||
|
Mottagaresektion |
||||||
|
Single Ended utgångsspänningstolerans |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Voltage |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stig- och Falltid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-fel |
VLOS fel |
2 |
VccVÄRD |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Notera
1. Into ence slutar vid 100 ohm.
2. Anslut direkt till TX-dataingångsstiftet. AC-koppling från stiftet till laserdrivenhetens IC.
3. LOS är en öppen samlarutgång. 4,7k-10kΩ bör öppnas på värdkortet. Operationen är logisk 0, och signalförlusten är logisk 1. Den maximala pull-up-spänningen är 5,5V.
4. Ultraljud med OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Optiska parametrar
|
Parameter |
Symbol |
Min. |
Typisk |
Max. |
Enhet |
Notera |
|
Sändarsektion |
||||||
|
Center Våglängd |
λt |
1290 |
1310 |
1330 |
nm |
|
|
spektral bredd |
△λ |
1 |
nm |
|||
|
Genomsnittlig optisk effekt |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Optisk effekt OMA |
Poma |
-5.2 |
dBm |
|||
|
Laser avstängd ström |
Poff |
-30 |
dBm |
|||
|
Utsläckningsförhållande |
ER |
3.5 |
dB |
7 |
||
|
Utsläckningsförhållande |
ER |
6 |
dB |
6 |
||
|
Transmitter Dispersion Penalty |
TDP |
3.2 |
dB |
2 |
||
|
Relativ intensitetsbrus |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returförlusttolerans |
20 |
dB |
||||
|
Mottagaresektion |
||||||
|
Center Våglängd |
λr |
1260 |
1355 |
nm |
||
|
Mottagarens känslighet |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Mottagarens känslighet |
Sen |
-14.5 |
dBm |
4,6 |
||
|
Stressad känslighet (OMA) |
SenST |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-15 |
dBm |
|||
|
Los hysteres |
LOSH |
0.5 |
dB |
|||
|
Överbelastning |
lö |
0 |
dBm |
5 |
||
|
Mottagarens reflektans |
Rrx |
-12 |
dB |
|||
Notera
1. Testförhållanden för stressmottagare enligt IEEE802.3ae. CSRS-testet kräver att värdkretskorten uppfyller SFF-8431-standarderna.
2. Mottagarens överbelastning enligt OMA och under de värsta integrerade stressförhållandena.
3. Ultraljud med OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Beställningsinformation
|
Artikelnummer |
Beskrivning |
|
SFP-10G-LR |
10G SFP+ LR 10KM transceivermodul, Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Single Mode |
FAQ
1. Vad är 10G LR?
S: D-NET:s 10G LR 10KM-modul är en optisk sändtagaremodul för 10-Gb/s seriella optiska kommunikationsapplikationer, SFP+-modulen är kompatibel med SFF-8431, SFF-8432 och IEEE 802.3ae 10GBASE-LR.
2. Är 10GBASE-LR enkelläge eller multiläge?
S: D-NET:s 10G SFP+ LR 10KM transceivermodul är lämplig för fjärröverföring, så singelmodsfibern täcks huvudsakligen av 10 GBASE-LR SFP+, överföringsavståndet för 10GBASE-LR SFP kan vara upp till 10 km med en singelmodsfiber
