Beskrivning

Tekniska parametrar

Drag

● Driftdatahastighet upp till 25,78 Gbps
● Upp till 10 km överföringsavstånd
● Högkänslig Pin-fotodiod och TIA
● LC duplexanslutning
● Hotpluggbar 20-stiftskontakt
● Låg strömförbrukning<1 W
● -20 till 70 grader med ett brett temperaturområde
● Enkel +3.3V±5 % strömförsörjning
● Överensstämmer med SFF-8472
● Helt RoHS-kompatibel

Produktdetaljer

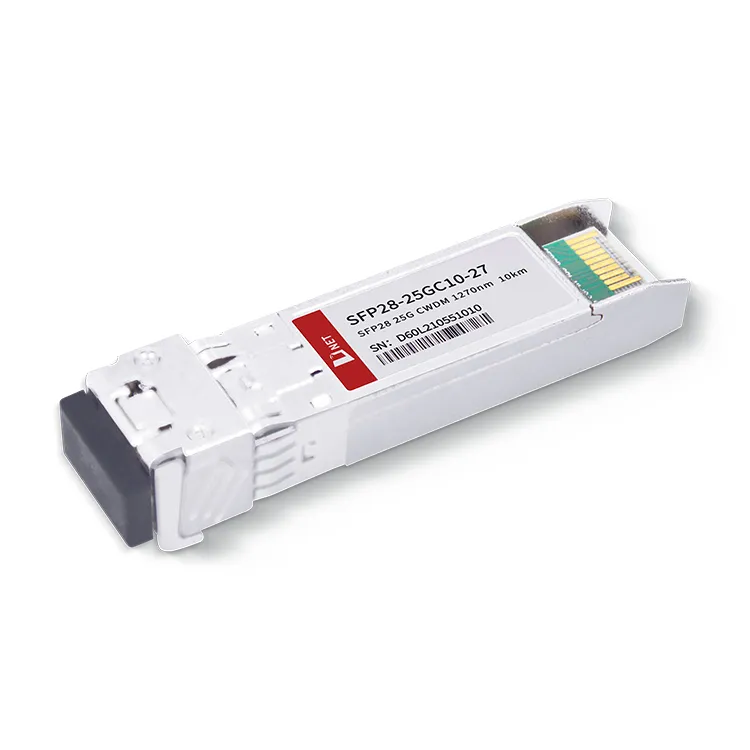

D-nets 25G CWDM 1270nm 10KM-modul använder en CWDM DML-laser och PIN-mottagare. Både dess mottagnings- och överföringskanal har en inbyggd CDR-krets som kan stödja en maximal hastighet på upp till 25,78 Gbps. Den 25G 1270nm 10KM optiska färgsändtagaren är designad för att spara fiberresurser och därigenom effektivt minska de totala driftskostnaderna för tjänsteleverantörer. 25G 1270nm 10KM-modulen följer SFF-8472- och RoHS-standarderna. 25G SFP28 CWDM 10KM transceivermodulen finner bred tillämpning i datacentersammankopplingar, kommunikationsoperatörers optiska överföringsnätverk, trådlösa basstationsbackhaul-nätverk och Ethernet-scenarier för företag.

Populära Taggar: SFP28 CWDM 1270nm transceivermodul, Kina SFP28 CWDM 1270nm transceivermodultillverkare, leverantörer, fabrik, SFP28-25G-SR SFP28-CWDM-1270 SFP28-25G-LR SFP28-DWDM-C21

Absoluta högsta betyg

Parameter	Symbol	Enhet	Min	Max
Förvaringstemperaturintervall	Ts	^oC	-40	85
Relativ luftfuktighet	RH	%	0	95
Maximal matningsspänning	Vcc3	V	-0.5	4.0

Rekommenderade driftförhållanden

Parameter	Symbol	Enhet	Min	Typ	Max
Temperaturområde för driftfall	Tc	^oC	-20		70
Strömförsörjningsspänning	Vcc	V	3.14	3.3	3.46
Bithastighet	BR	Gb/s		25.78
Bitfelförhållande	BER				5*10^-5
Max Länklängd som stöds	L	Km			10

Elektriska portar Definition

Parameter	Symbol	Enhet	Min	Typ	Max	Notera
Matningsspänning	V_CC	V	3.14	3.3	3.46
Energiförbrukning	P	mW			1000
Sändare
Ingångsdifferentialimpedans	R_I	Ω		100
Single-end Data Input Swing	V_I	mVp-p	90		450
Överföring avaktiverad spänning	V_DIS	V	2		V_CCHOST
Överföringsaktiveringsspänning	V_SV	V	V_EE		V_EE+0.8
Överför felpåstående spänning	V_FA	V	2		V_CCHOST
Överföringsfel Avaktivera spänning	V_FDA	V	V_EE		V_EE+0.4
Mottagare
Single-ended Data Output Swing	V_OD	mVp-p	200		450
LOS-fel	V_LOSFT	V	2		V_CCHOST
LOS Normal	V_LOSNR	V	V_EE		V_EE+0.4

Optiska egenskaper

(Tc=0 till 70 oC och Vcc= 3.14 till 3,46V)

Parameter	Symbol	Enhet	Min	Typ	Max	Notera
Nominell våglängd	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Våglängdsdrift	Δλ	nm	-6.5		+6.5
Genomsnittlig uteffekt	Pav	dBm	-3		2
Spektral bredd (-20dB)	s	nm			1
Utsläckningsförhållande	ER	dB	3.5
Sidolägesdämpningsförhållande	SMSR	dB	30
Genomsnittlig starteffekt för AV-sändaren	POFF	dBm			-30
Relativ intensitetsbrus	RIN	dB/Hz			-128
Centrum våglängd	λC	nm	1260		1620
Mottagarens känslighet (OMA)	RSENSE	dBm			-11.3	1
Mottagarens överbelastning (OMA)	Pmax	dBm	2.2
Optisk returförlust		dB			-26
LOS hävda	LOSA	dBm	-30
LOS De-Assert LOS	FÖRLUST	dBm			-17
LOS hysteres		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5dBm, PRBS 231-1 och BER bättre än eller lika med 5E-5;

Beställningsinformation

Artikelnummer	Beskrivning
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC optisk transceiver

FAQ

1. Vad är en 25G SFP28-port?

S: D-NET:s SFP28-port är för en 25G-hastighetsport liknande storlek som 10G SFP+-port.

2. Är SFP28 ett Ethernet?

S: Ethernet SFP28 är för kunder som distribuerar 25GbE, SFP28-modul, baserad på paketformen SFP+, stöder 25G Ethernet-standard. Bakåtkompatibilitet med 10GbE ger en naturlig migreringsväg för kunder som behöver mer bandbredd.
