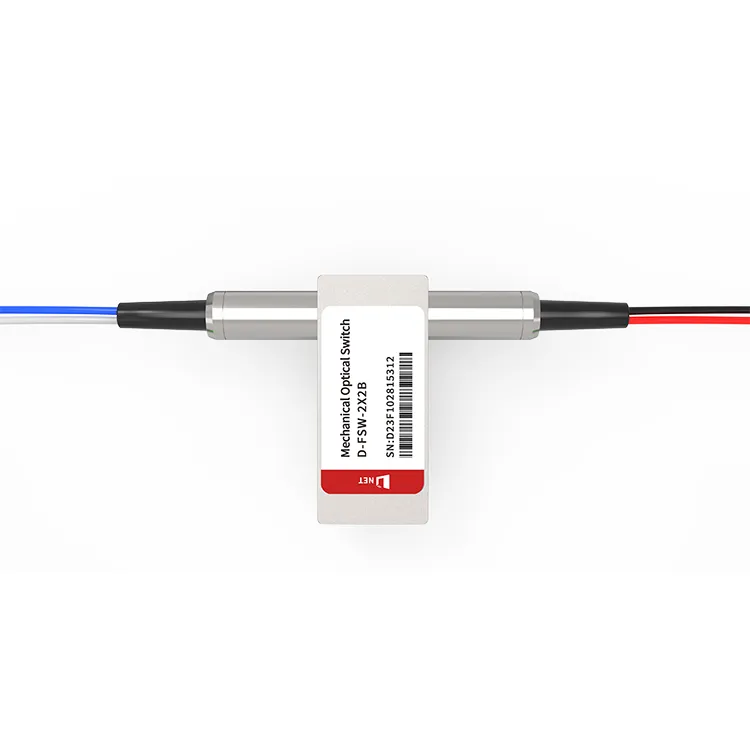

D-nets Mechanical Optical Switch-tjänst
●Kompatibilitetshjälp:D-NET erbjuder kompatibilitetstjänster för att säkerställa att optiska moduler är kompatibla med utrustning från ledande tillverkare.
●Personliga tjänster:D-NET tillhandahåller OEM-anpassningsalternativ för sina produkter. På begäran kan kunder få färgade logotyper skräddarsydda efter deras behov.
●Standard leveransperiod:3 dagar
● Omfattande fraktlösningar:D-NET samarbetar med mycket välrenommerade budfirmor som SF, FedEx, DHL, UPS och andra för att säkerställa pålitliga frakttjänster.
Drag
● Minimal förlust vid insättning
● Stabil signalkvalitet
● Snabbt byte
● Bred våglängdstäckning
● Energisnål
● Hållbar och kompakt design
Ansökningar
● Nätverkstestning och övervakning
● Fiberoptisk nätverksredundans
● Optisk signaldirigering
Populära Taggar: 2X2 OPTO mekanisk optisk switch, Kina 2X2 OPTO mekanisk optisk switch tillverkare, leverantörer, fabrik, Mekanisk optisk switch
Specifikationer
|
Driftsvåglängd |
1260~1620nm (SM) 850nm(MM) |
Insättningsförlust |
Mindre än eller lika med 1.0dB |
|
Våglängdsberoende förlust |
Mindre än eller lika med 0.25dB |
Polarisationsberoende förlust |
Mindre än eller lika med 0.05dB |
|
Temperaturberoende förlust |
Mindre än eller lika med 0.20dB |
Avkastningsförlust |
SM Större än eller lika med 50dB MM Större än eller lika med 30dB |
|
Kors Prata |
SM Större än eller lika med 55dB MM Större än eller lika med 35dB |
Byt tid |
Mindre än eller lika med 8ms |
|
Repeterbarhet |
Mindre än eller lika med ±0.02dB |
Varaktighet |
Större än eller lika med 107 gånger |
|
Driftspänning |
3 eller 5V |
Switch Typ |
Icke-låsande/låsande |
|
Driftstemperatur |
－20~＋70 grader |
Förvaringstemperatur |
－40~＋85 grader |
|
Optisk effekt |
Mindre än eller lika med 500mW |
Dimensionera |
27.0L×12.0B×8.2H mm |
Pin-konfigurationer
|
Typ |
Optisk väg |
Elektrisk drivning |
Tillståndssensor |
||||||
|
2×2B |
Stift 1 |
Stift 5 |
Stift 6 |
Stift 10 |
Fäst 2-3 |
Fäst 3-4 |
Fäst 7-8 |
Fäst 8-9 |
|
|
Låsning |
P1-P3 |
-- |
-- |
GND |
V＋ |
Nära |
Öppna |
Öppna |
Nära |
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Öppna |
Nära |
Nära |
Öppna |
|
|
Ej låsande |
P1-P3 |
-- |
-- |
-- |
-- |
Nära |
Öppna |
Öppna |
Nära |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Öppna |
Nära |
Nära |
Öppna |
|
Mekaniska mått (Enhet:mm)
Optisk väg
Beställningsinformation
|
FSW |
-2X2B- |
-Våglängd- |
-Byt typ- |
-Spänning- |
-Fibertyp- |
-Paket- |
-Fiberlängd- |
-Anslutning- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Special＝0 |
Låsning＝1 Ej låsande＝2 MINI Låsning＝3 MINI Ej låsbar＝4 Special＝0 |
3V=3 5V=5 Special＝0 |
SM28=1 50/125=5 62.5/125=6 Special＝0 |
Bar fiber=1 900um-rör=3 Special＝0 |
0.25m=1 0.5m=2 1.0m=3 Special＝0 |
Inga=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Special＝0 |
FAQ
1. Vad är optisk bypass-omkopplare?
S: En optisk bypass-omkopplare, alternativt kallad en optisk bypass-modul eller enhet, fungerar som en avgörande enhet inom optiska nätverk. I händelse av ett fel eller strömavbrott omdirigerar den nätverkstrafik för att upprätthålla en oavbruten anslutning. Den här enheten har en felsäker mekanism som automatiskt kringgår alla felaktiga nätverkskomponenter.
2. Vad är bypass-optisk?
S: I verksamhetskritiska applikationer där nätverkets drifttid och tillförlitlighet är av största vikt, är bypass-förmågan hos en optisk bypass-switch oumbärlig. Genom att snabbt omdirigera trafik inför ett fel, minimerar det tjänsteavbrott, skyddar mot dataförlust och garanterar kontinuiteten för viktiga tjänster.
3. Hur fungerar optisk mekanisk omkopplare
S: En optisk mekanisk omkopplare använder rörliga fibrer eller speglar för att omdirigera ljussignaler. Den flyttar dessa fysiskt för att upprätta eller bryta anslutningar. I "bypass"-läge ansluter den två portar direkt. I "icke-bypass"-läge omdirigerar den signaler till en alternativ väg, som en annan nätverksrutt eller diagnostisk enhet.
