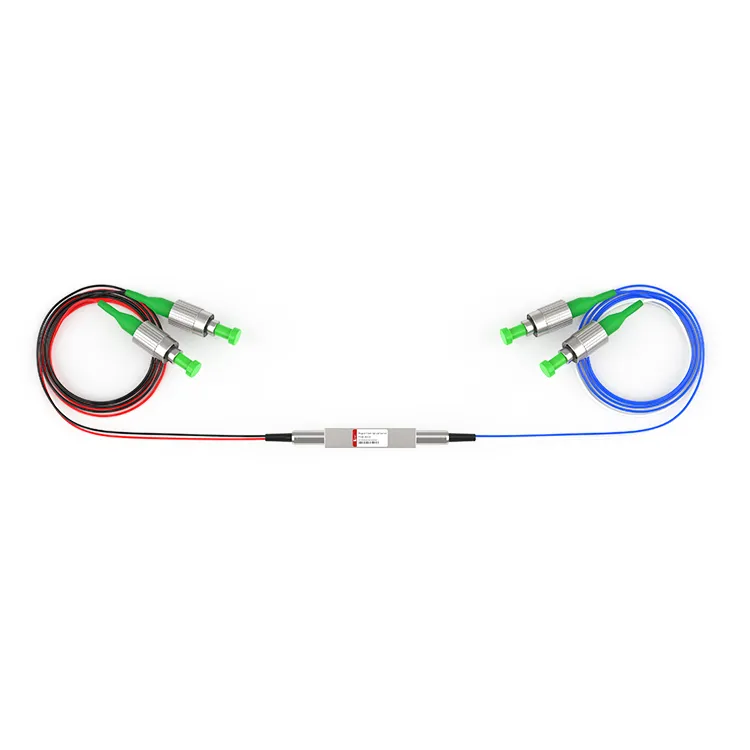

M2x2 Magneto-optisk Switch

M2x2 Magneto-Optisk Switch
M2X2 Magneto-Optical Switch har en icke-mekanisk konfiguration och aktiveras av elektriska styrsignaler. Omkopplaren har låg insättningsförlust och mindre än 1,2 dB, vilket säkerställer överföringskvaliteten och stabiliteten hos den optiska signalen och förbättrar prestandan hos optiska kommunikationssystem.

Skicka förfrågan

Beskrivning

Tekniska parametrar

Produktinformation

Magneto-Optical Switch används ofta i flygutrustning, systemövervakning och avkänningssystem, med extremt stabilt låsläge och hög tillförlitlighet. D-NET är en fabrik specialiserad på forskning och utveckling, produktion och försäljning av fiberoptisk kommunikationsutrustning och enheter, som kan tillhandahålla OEM-tjänster, och de magneto-optiska switcharna kan stödja skräddarsydd produktion.

Populära Taggar: m2x2 magneto-optisk switch, Kina m2x2 magneto-optisk switch tillverkare, leverantörer, fabrik, QSFP28-100G-SR4 SFP-10G-BIDI-1550-80 SFP28-DWDM-C21 SFP-1G-CWDM-1270-80 QSFP-40G-IR4

Prestandaspecifikationer

Parametrar	Enhet	Specifikationer
Våglängdsområde	Nm	1520 ~ 1580
Testa våglängd	Nm	1550
Insättningsförlust^{1, 2}	Db	Mindre än eller lika med 1,2
TDL	Db	Mindre än eller lika med 0.30
PDL	Db	Mindre än eller lika med 0.20
Avkastningsförlust	Db	Större än eller lika med 50
Överhörning	dB	Dubbelriktad Större än eller lika med 20
Överhörning	dB	Enkelriktad Större än eller lika med 35
Repeterbarhet	Db	Mindre än eller lika med ±0.01
Bytestid	oss	Mindre än eller lika med 100
Pulsvaraktighet	oss	Större än eller lika med 200
Varaktighet	Cyklar	Större än eller lika med 10 miljarder
Switch Typ	NA	Låsning
Driftström	mor	Mindre än eller lika med 200
Maximal optisk effekt	Mw	Mindre än eller lika med 500
Driftstemperatur	grad	-5 ~ +70
Förvaringstemperatur	grad	-40 ~ +85
Dimensionera	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Notera
1. Testa vid rumstemperatur och SOP.
2. Exklusive kontakter, 0.2dB för ett par kontakter.

Mekaniska mått (Enhet:mm)

Elektrisk drivning

Funktionsdiagram

orderinformation

FSW-M2x2-□-□-□-□-□-□-□

- □

Switch Typ

Typ av fiber

Spänning

Våglängd

RörTyp

Fiber Längd

Anslutning

B: Dubbelriktad

U: Enkelriktad

SM: SM, 9/125

X: Andra

2.5:

2.5V

5.0

5.0V

1550: 1550nm

X: Andra

250:250 um

900:900um

X: Andra

05: 0,5m±5cm

10: 1,0m±5cm

X: Andra

OO: Inga

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Andra

FAQ

F: Vad är skillnaden mellan M2X2 magneto-optiska switchar och andra optiska switchar?

S: Magneto-optisk omkopplare använder magnetfält för att justera omkopplingen av den optiska vägen och har en annan funktionsprincip och prestanda från andra typer av optiska omkopplare, såsom mekanisk omkopplare eller elektrooptisk omkopplare.

F: Stöder den magneto-optiska strömbrytaren M2X2 flerlägesdrift?

S: 2X2 magneto-optiska switchar stöder vanligtvis multi-mode-drift, lämpliga för olika lägen för fiberöverföringskrav, D-NET magneto-optiska switchar kan stödja anpassning.
