D-nets DAC Breakout Cables Service
● Kompatibilitetshjälp:D-NET erbjuder kompatibilitetstjänster för att säkerställa att optiska moduler är kompatibla med utrustning från ledande tillverkare.
● Personliga tjänster:D-NET tillhandahåller OEM-anpassningsalternativ för sina produkter. På begäran kan kunder få färgade logotyper skräddarsydda efter deras behov.
● Standard leveransperiod:3 dagar
● Omfattande fraktlösningar:D-NET samarbetar med mycket välrenommerade budfirmor som SF, FedEx, DHL, UPS och andra för att säkerställa pålitliga frakttjänster.
Produkt Drag
● SFF-8636 ,SFF-8402 , DSFP MSA
● Överensstämmer med ethernet-nätverket IEEE802.3bj&IEEE802.3 cd
● Stöder I2C tvåtrådsgränssnitt för enkel kontroll
● Stöder hot swap
● Låg överhörning
● Låg strömförbrukning
Ansökningar
● 10G/40G /100g/200 Ethernet
● Infin iband SDR, DDR, QDR,FDR,EDR,HDR
● Byt router Datacenter, molnserver
Skissera ritning
Kabeldragning Diagram
Produktbeskrivning
|
PUNKT |
KRAV |
TESTA SKICK |
|||||
|
Differentiell Impedans |
Kabel Impedans |
100±5Ω |
Uppgångstid för 25 pixlar (20 % - 80 %). |
||||
|
Paddelkortsimpedans |
100±10Ω |
||||||
|
Kabel Uppsägning Impedans |
100±15Ω |
||||||
|
Differentiell (Input/Output)Retur förlust SDD11/SDD22 |
Avkastning_förlust(f) Större än eller lika med16.5-2√f 0.05Mindre än eller lika medf﹤4.1 10.66-14logg10(f/ 5.5) 4.1Mindre än eller lika medfMindre än eller lika med26.5
Där f är frekvensen i GHz Returförlust(f) är returförlusten vid frekvens f
|
10MHz Mindre än eller lika med f Mindre än eller lika med 26,5 GHz |
|||||
|
Differentiell till gemensamt läge (Input/Output)Retur förlust SCD11/SCD22 |
Avkastning_förlust(f) Större än eller lika med22-(20/25.78) 0.01Mindre än eller lika medf﹤12.89 15-(6/25.78)f 12.89Mindre än eller lika medfMindre än eller lika med26.5 Där f är frekvensen i GHz Avkastning_förlust(f) är skillnaden mot avkastningsförlusten i vanligt läge vid frekvensen f
|
10MHz Mindre än eller lika med f Mindre än eller lika med 26,5 GHz |
|||||
|
Common-mode till Gemensamt läge (Input/Output)Retur förlust SCC11/SCC22 |
Return_förlust(f)Större än eller lika med 2dB 0.2Mindre än eller lika medfMindre än eller lika med126.5 Där f är frekvensen i GHz Return_förlust(f) är returförlusten från common-mode till common-mode vid frekvens f
|
10MHz Mindre än eller lika med f Mindre än eller lika med 26,5 GHz |
|||||
|
Differentialinsättning Förlust (SDD21 Max.) |
(Differential Insertion Loss Max. För TPa till TPb exklusive testfixtur ) Passiv kabel: -17.16dB Min@13,28GHz. |
10MHz Mindre än eller lika med f Mindre än eller lika med 13,28 GHz |
|||||
|
Differentiell till gemensamt läge Omvandling Förlust-Differential Införande Förlust(SCD21-SDD21) |
Omvandling _förlust(f) – IL(f) Större än eller lika med 100.01Mindre än eller lika medf< 12.89 27-(29/22)f 12.89Mindre än eller lika medf﹤15.7 6.3 15.7Mindre än eller lika medfMindre än eller lika med26.5
Där f är frekvensen i GHz Konverterings_förlust(f) är skillnaden mellan kabelaggregatet och omvandlingsförlusten i common-mode IL(f) är kabelmonteringsförlusten |
10MHz Mindre än eller lika med f Mindre än eller lika med 26,5 GHz |
|
|
MDNEXT(multipel orosstiftare överhörning nära slutet) |
Greater than or equal to 26dB @13.28GHz |
10MHz Mindre än eller lika med f Mindre än eller lika med 26,5 GHz |
Övrigt elektriskt Prestanda
|
PUNKT |
KRAV |
TESTKONDITION |
|
[Lågnivåkontaktmotstånd] |
20milliohms Max. Från initial. |
EIA-364-23:Använd en maximal spänning på 20mV Och en ström på 100 mA. |
|
Isolationsmotstånd |
10 Mohm (min.) |
EIA364-21:AC 300V 1 minut |
|
[Dielektrisk Motstå spänning] |
INGEN störande urladdning. |
EIA-364-20: Anslut en spänning på 300 VDC under 1 minut mellan intilliggande terminaler och mellan intilliggande terminaler och jord. |
Miljö Prestanda
|
PUNKT |
KRAV |
TESTKONDITION |
|
[Driftstemp. Räckvidd] |
0 grad till +70 grad |
Kabeldriftstemperaturområde. |
|
[Lagringstemp. Räckvidd (i packat skick)] |
-40 grad till +80 grad |
Temperaturintervall för kabellagring i packat skick. |
|
[Termisk cykling ej driven] |
Inga bevis på fysisk skada |
EIA-364-32D, Metod A, -25 till 90C, 100 cykler, 15 min. bor |
|
[Saltsprutning] |
48 timmars saltsprutning efter skalets frätande område mindre än 5％. |
EIA-364-26 |
|
Blandad strömmande gas |
Klara elektriska tester per 3.1 efter stress. (Endast för anslutning) |
EIA-364-35 Klass II,14 dagar. |
|
Temp. Liv |
Inga bevis på fysisk skada |
EIA-364-17C med RF, fuktig värme 90 grader kl 85 % RH i 500 timmar och återgå sedan till omgivningen |
|
Kabel kall böjning |
4H,Inga bevis på fysiska skada |
Skick: -20 grad ±2 grader, dorndiameter är 6 gånger kabeldiametern. |
Mekanisk och Fysisk Egenskaper
|
PUNKT |
KRAV |
TESTKONDITION |
|
Vibration |
Klara elprov per 3,1 efter stress. |
Spänn och vibrera enligt EIA-364-28E, TC-VII, testvillkor bokstav – D, 15 minuter i X-, Y- och Z-axeln. |
|
Kabel Flex |
Inga bevis på fysiska skada |
Flexkabel 180 grader i 20 cykler (±90 grader från nominellt läge) vid 12 cykler per minut med en belastning på 1,0 kg på kabeln jacka. Böj i bagageutrymmet 90º i varje riktning från vertikalt. Enligt EIA-364-41C |
|
Kabelkontakthållning i bur |
90N Min. Inga bevis på fysiska skada |
Kraft som ska appliceras axiellt utan skada på buren. Enligt DSFP MSA Rev 1.0 Dra i kabelmanteln cirka 1 fot bakom kabelkontakten. Ingen funktionsskada på kabelkontakt under 90N. Per SFF{{0}} Rev 5.0 |
|
Kabelhållning i kontakt |
90N Min. Inga bevis på fysiska skada |
Kabelkontakten är fixerad med bulkkabeln hängande vertikalt. En 90N axiell last är appliceras (gradvis) på kabelmanteln och hålls i 1 minut. Enligt EIA-364-38B |
|
Mekanisk chock |
Klara elprov Per 3,1 efter stress. |
Klämma och stöta enligt EIA-364-27B, TC-G, 3 gånger i 6 riktningar, 100g, 6ms. |
|
Kabelkontaktinsättning |
40N Max.(QSFP56) 18N Max. (DSFP56) |
Per SFF8661 Rev 2.1 Enligt DSFP MSA Rev 1.0 |
|
Kabelkontakt Utdrag |
30N Max. (QSFP56) 12,5N Max. (DSFP56) |
Placera axiell belastning på avlåsningen för att låsa upp pluggen. Per SFF8661 Rev 2.1 Enligt DSFP MSA Rev 1.0 |
|
Varaktighet |
50 cykler, Inga bevis för fysisk skada |
EIA-364-09, utför plugg &unplug cykler: Anslutningshastighet för kontakt och uttag: 250 gånger/timme. 50 gånger för QSFP/DSFP-modul (KOPPLING TILL PCB) |
Paket diagram
Kontakterna i båda ändar är skyddade av skyddshylsor. Varje kontakt placeras separat i en ESD-påse.
<=2m : 200mm*300mm
>2m: 300mm * 400mm
FAQ
1. Vilken är huvudfunktionen hos denna kabel?

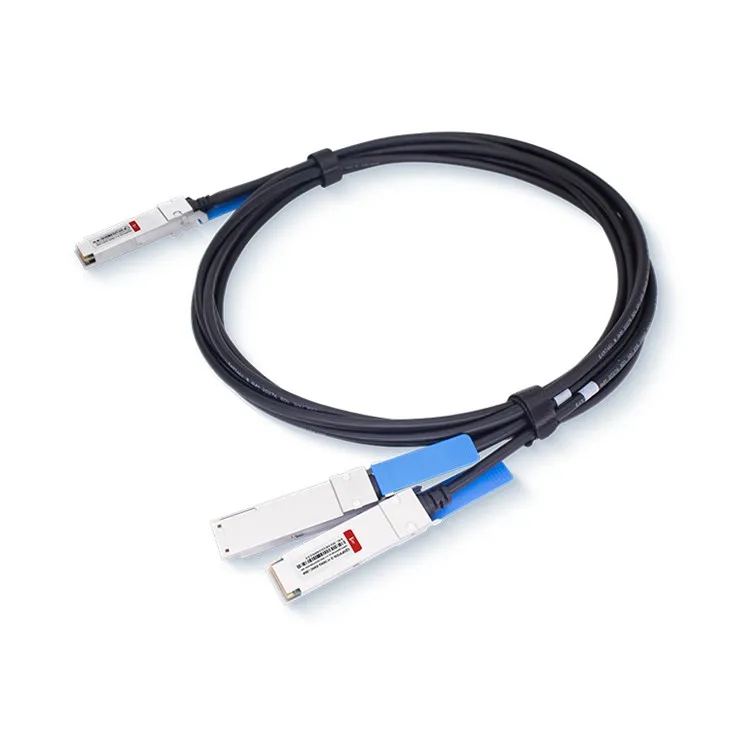

S: Den här kabeln fungerar som en passiv direktansluten kopparkabel (DAC) som bryter ut ett enda 200G QSFP56-gränssnitt i två 100G QSFP56-gränssnitt. Den är designad för höghastighetsanslutning på korta avstånd inom datacenter.
2. Vilken är den maximala dataöverföringshastigheten som stöds av den här kabeln?
S2: Den här kabeln stöder en maximal dataöverföringshastighet på upp till 200Gbit/s när den används som ett enda 200G-gränssnitt, eller så kan den delas upp i två 100G-gränssnitt, som vart och ett stöder en datahastighet på upp till 100Gbit/s.
3. Vilken typ av kontakter använder den här kabeln?
S3: Den använder QSFP56-kontakter i båda ändar, vilket möjliggör sömlös integration med kompatibla nätverksenheter som stöder QSFP56-gränssnitt.
