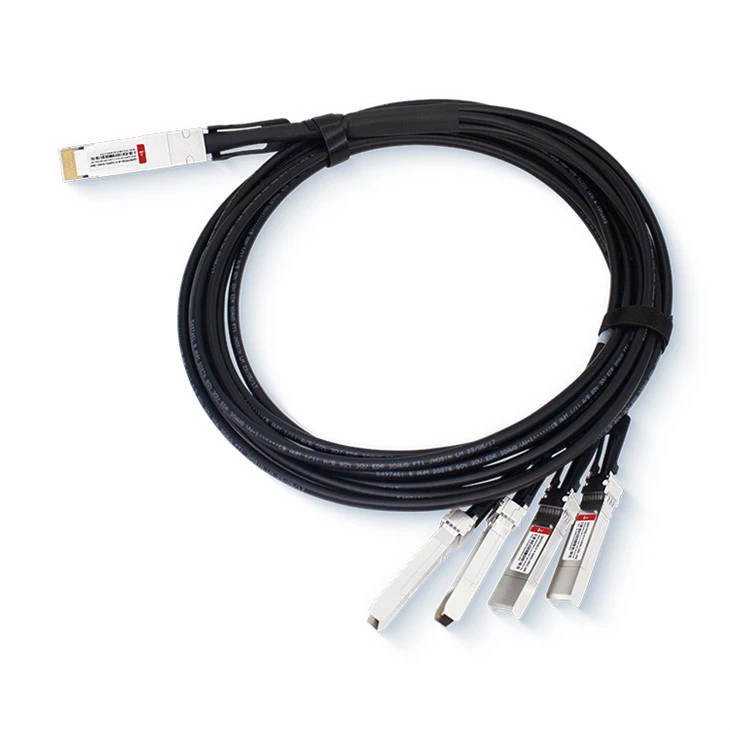

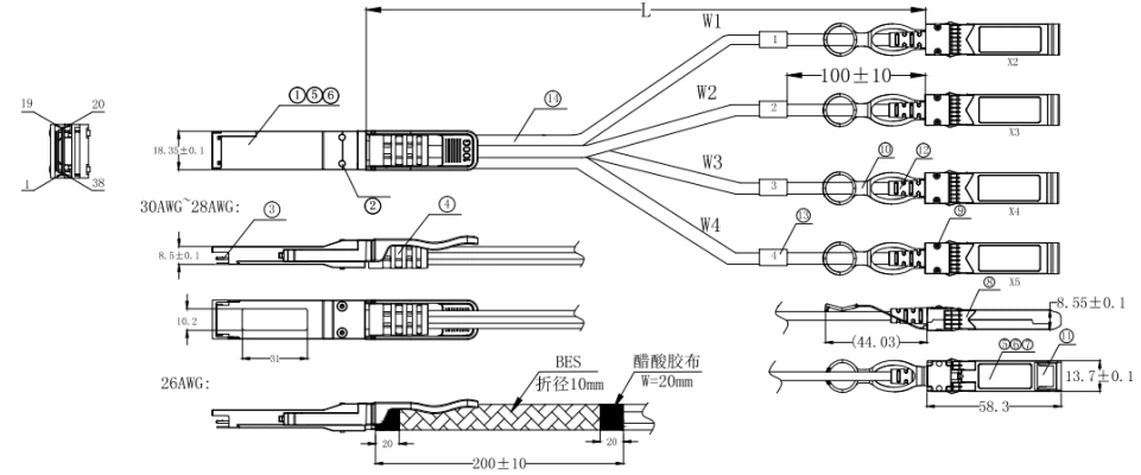

100G QSFP28 till 4X25G SFP28 Breakout Passiv Direktansluten kopparkabel

(PUNKT)

(KRAV)

(TESTKONDITION)

(Differentiell

Impedans)

Kabelimpedans

105+5/-10Ω

Stigtid på 25ps

(20 % - 80 %).

Paddla kort

Impedans

100±10Ω

Kabelterminering

Impedans

100±15Ω

[Differentiell

(Input/Output)Retur

förlust SDD11/SDD22]

Avkastning_förlust(f) Större än eller lika med16.5-2√f                        0.05Mindre än eller lika medf﹤4.1

10.66-14logg10(f/ 5.5)       4.1Mindre än eller lika medfMindre än eller lika med19

Där

f är frekvensen i GHz

Returförlust(f) är returförlusten vid frekvens f

10MHz Mindre än eller lika med f Mindre än eller lika med 19GHz

[Differential till common-mode (Input/Output)Returförlust SCD11/SCD22]

Avkastning_förlust(f) Större än eller lika med22-(20/25.78)f             0.01Mindre än eller lika medf﹤12.89

                     15-(6/25.78)f               12.89Mindre än eller lika medfMindre än eller lika med19

Där

f är frekvensen i GHz

Avkastning_förlust(f) är skillnaden mot avkastningsförlusten i vanligt läge vid frekvensen f

10MHz Mindre än eller lika med f Mindre än eller lika med 19GHz

[Common-mode till Common-mode (Input/Output)Retur

förlust SCC11/SCC22]

Return_förlust(f)Större än eller lika med 2dB 0.2Mindre än eller lika medfMindre än eller lika med19 Var

f är frekvensen i GHz

Return_förlust(f) är returförlusten från common-mode till common-mode vid frekvens f

10MHz Mindre än eller lika med f Mindre än eller lika med 19GHz

[Differentiell insättningsförlust (S_DD21Max.)]

(Differential Insertion Loss Max. För TPa till TPb Exklusive

Testfixtur)

10MHz Mindre än eller lika med f Mindre än eller lika med 19GHz

F AWG

1,25 GHz

2,5 GHz

5.0GHz

7.0GHz

10 GHz

12,89 GHz

30(1m)

Max.

4,5dB

5,4dB

6,3dB

7,5 dB

8,5dB

10,5dB

30/28(

3m)Ma x.

7,5 dB

9,5 dB

12,2dB

14,8dB

18.0dB

21,5dB

26(3m)

Max.

5,7dB

7,2dB

9,9 dB

11,9 dB

14,1dB

16,5dB

26/25(

5m)Ma x.

7,8dB

10.0dB

13,5dB

16.0dB

19.0dB

22.0dB

Differential till common-mode Conversion Loss-Differential Insertion

Förlust (S_CD21-S_DD21)

Omvandling _förlust(f) – IL(f) Större än eller lika med10                              0.01Mindre än eller lika medf﹤12.89

                                       27-(29/22)f                12.89 Mindre än eller lika medf ﹤

Där

f är frekvensen i GHz. Omvandlingsförlust_(f) är skillnaden mellan kabelaggregatet och common-mode omvandlingsförlust

IL(f) är kabelmonteringsförlusten

10MHz Mindre än eller lika med f Mindre än eller lika med 19GHz

[MDNÄSTA(flera störande

överhörning nära slutet)]

Greater than or equal to 26dB    @12.89GHz

10MHz Mindre än eller lika med f Mindre än eller lika med 19GHz

(PUNKT)

(KRAV)

(TESTKONDITION)

[Lågnivåkontaktmotstånd]

70milliohms Max. Från initial.

EIA-364-23:Använd en maximal spänning på 20mV

Och en ström på 100 mA.

Isolationsmotstånd

10 Mohm (min.)

EIA364-21:AC 300V 1 minut

[Dielektrisk motståndsspänning]

INGEN störande urladdning.

EIA-364-20: Anslut en spänning på 300 VDC under 1 minut mellan intilliggande terminaler och mellan intilliggande terminaler och

jord.

(PUNKT)

(KRAV)

(TESTKONDITION)

[Driftstemp.

Räckvidd]

-20 grad till +75 grad

Kabeldriftstemperaturområde.

Lagringstemp.

Räckvidd

(i packat skick)]

-40 grad till +80 grad

Kabellagringstemperaturintervall i packat skick.

[Termisk cykling

Ej driven]

Inga bevis på fysisk skada

EIA-364-32D, metod A, -25 till 90C, 100

cykler, 15 min. bor

[Saltsprutning]

48 timmars saltsprutning efter skal

frätande område mindre än 5％.

EIA-364-26

Blandad strömmande gas

Godkänt elektriska tester per 3.1 efter

stressar. (Endast för anslutning)

EIA-364-35 Klass II,14 dagar.

Temp. Liv

Inga bevis på fysisk skada

EIA-364-17C med RF, fuktig värme 90 grader kl

85 % RH i 500 timmar och återgå sedan till omgivningen

Kabel kall böjning

4H,Inga bevis på fysisk skada

Skick: -20 grader ±2 grader, dorndiametern är 6 gånger kabeldiametern.

(PUNKT)

(KRAV)

(TESTKONDITION)

Vibration

Klara elektriska tester per 3.1 efter stress.

Spänn och vibrera enligt EIA-364-28E,

TC-VII, testvillkor bokstav – D, 15 minuter i X-, Y- och Z-axeln.

Vrida

Inga bevis på fysisk skada

Vrid kabeln 180 grader (±90 grader från nominellt läge) i 100 cykler med 30 cykler per minut med en belastning på 0,5 kg på kabelmanteln.

Klämläge: 300 mm

Kabel Flex

Inga bevis på fysisk skada

Flexkabel 180 grader i 20 cykler (±90 grader från nominellt läge) med 12 cykler per minut med en belastning på 1,0 kg på kabelmanteln. Böj i bagageutrymmet 90º i varje

riktning från vertikal. Enligt EIA-364-41C

Kabelkontakthållning i bur

90N ​​Min.

Inga bevis på fysisk skada

Kraft som ska appliceras axiellt utan skada på buren. Per SFF 8661 Rev 2.1

Dra i kabelmanteln cirka 1 fot bakom kabelkontakten. Ingen funktionsskada på kabelkontakt under 90N.

Per SFF{{0}} Rev 5.0

Kabelhållning i kontakt

90N ​​Min.

Inga bevis på fysisk skada

Kabelkontakten är fixerad med bulkkabeln hängande vertikalt. En 90N axiell belastning appliceras (gradvis) på kabelmanteln och

hålls i 1 minut. Enligt EIA-364-38B

Mekanisk chock

Klara elprov

Per 3,1 efter stress.

Klämma och stötdämpare enligt EIA-364-27B, TC-G,3

gånger i 6 riktningar, 100g, 6ms.

Kabelkontaktinsättning

40N Max.(QSFP28)

18N Max.(SFP28)

Per SFF8661 Rev 2.1

Per SFF{{0}} Rev 5.0

Kabelkontakt Utdrag

30N Max. (QSFP28)

12,5N Max. (SFP28)

Placera axiell belastning på avlåsningen för att låsa upp pluggen. Per SFF8661 Rev 2.1

Mät utan hjälp av några burkick-out-fjädrar. Placera axiell belastning på

avlåsa för att frigöra pluggen. Per SFF-8432

Rev 5.0

Varaktighet

50 cykler, Inga bevis på fysisk skada

EIA-364-09, utför cykler för plugg- och urkoppling: Anslutningshastighet för plugg och uttag: 250 gånger/timme. 50 gånger för QSFP28/SFP28

modul (KOPPLING TILL PCB)
