Produktbeskrivning

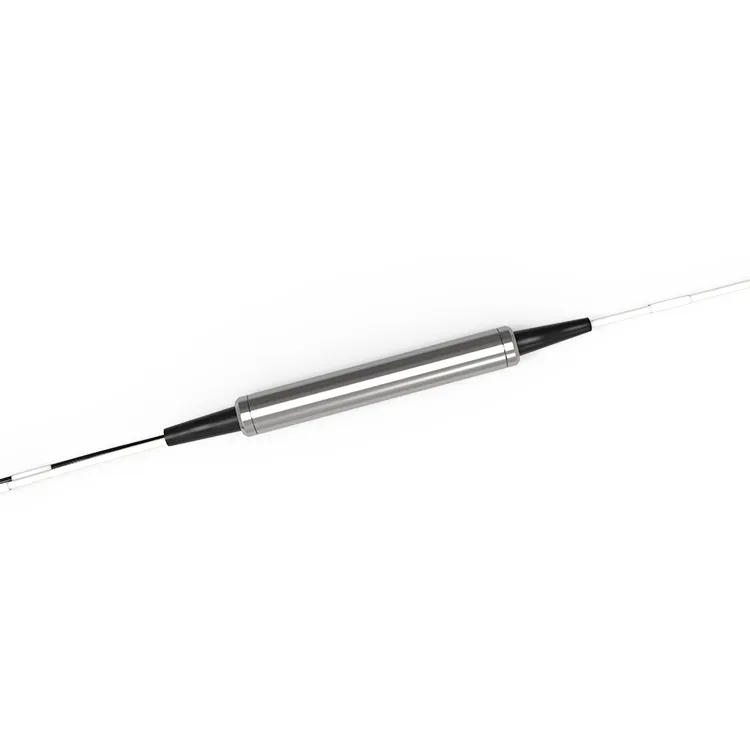

3 Port CWDM Filter CWDM ITU Passive Component antar en kompakt förpackning, liten storlek och är lämplig för installation och integration i begränsat utrymme. Den har egenskaperna låg insättningsförlust, hög kanalisolering, låg polarisationsrelaterad förlust och god våglängdsselektivitet. ITU CWDM-standarden definierar en fast uppsättning våglängdskanaler, vanligtvis inom området 1270-1610nm, som kan välja specifika våglängder för optisk multiplexering och demultiplexering. Det kan ge effektiv optisk signalöverföring och hantering i optisk överföring och optiska nätverkstillämpningar.
Populära Taggar: 3 portar cwdm filter cwdm itu passiv komponent, Kina 3 portar cwdm filter cwdm itu passiv komponent tillverkare, leverantörer, fabrik, Fasta brännviddslinser, optiska sändare, fototransister, telefotinslinser, vidvinkellinser, zoomlinser
Produktspecifikationer
|
Våglängd |
1270nm~1610nm (ITU) |
Kanalavstånd |
20 nm ITU-nät |
|
Kopplingsband |
Större än eller lika med +/-7.5dB |
Teknologi |
TFF (tunnfilmsfilter) |
|
Passband rippel |
Mindre än eller lika med 0.30dB |
IL @ Passband |
Mindre än eller lika med 0.60dB |
|
Reflexbandsrippel |
Mindre än eller lika med 0.20dB |
IL @ Reflektion |
Mindre än eller lika med 0.40dB |
|
Sändningsisolering (adj-kanal) |
Större än eller lika med 30dB |
Sändningsisolering (icke-adj-kanal) |
Större än eller lika med 50dB |
|
Reflexionsisolering |
Större än eller lika med 15dB |
Polarisationsberoende förlust |
Mindre än eller lika med 0.1dB |
|
Dispersion av polarisationsläge |
Mindre än eller lika med 0.2ps |
Termisk stabilitet |
Mindre än eller lika med 0.005N |
|
Direktivitet |
Större än eller lika med 50dB |
Returförlust |
Större än eller lika med 45dB |
|
Optisk effekthantering |
Mindre än eller lika med 500mW |
Temperatur |
Fungerar -40 till 85 grader Lagring -40 till 85 grader |
|
Typ av fiber |
SMF-28e |
Förpackningsdimension |
5.5 x 34 |
Notera.
1) Alla specifikationer är baserade på enheter utan kontakter, och garanterade över våglängd, polarisation och temperatur.
2) PMD och kromatisk dispersionsvärden garanteras genom design.
3) Specifikationerna kan ändras utan föregående meddelande.
Beställningsinformation
|
RD-C |
- Paket |
-Anslutningstyp |
U/A |
-Kanalplan |
- Fibertyp |
- Fiberlängd |
|
|
S: Stål |
0: Ingen anslutning |
U: UPC |
27: 1270 |
25: 250um fiber |
005: 0.5+/-0.1m |
|
|
G: Glas |
1: LC |
A: APC |
29: 1290 |
90:900um Fiber |
01: 1.0+/-0.1m |
|
|
2: SC |
31: 1310 |
|
andra |
||
|
|
3: FC |
andra |
|
|
||
|
|
4: Andra |
|
|
|
|
Exempel:RD-CS1U-27-2505: 3Port CWDM 1270 LC/UPC 250um 0,5M Fiberstål.
