Drag
● 10GHz ITU Grid, C-band
● DWDM EML-sändare, APD-fotodetektor
● SMF-anslutningsöverföringsavstånd upp till 80 km
● Med ett kompatibelt SFF 8472 digitalt diagnostiskt övervakningsgränssnitt
● Strömförbrukning<1.5W
● RoHS-kompatibel
Ansökningar
● 10GBASE-ZR/ZW Ethernet
● Sonett OC-192/SDH
● 10G fiberkanal
● DWDM-nätverk
Produktdetaljer

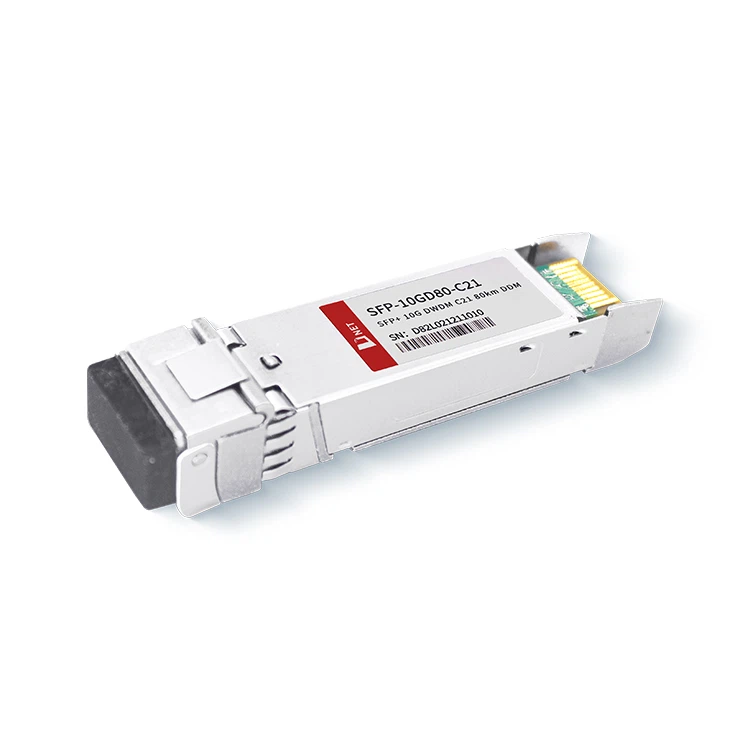

SFP-10GD80-C21 är designad för 10Gb/s seriella optiska kommunikationsapplikationer, där den omvandlar en 10Gb/s seriell elektrisk dataström till en motsvarande 10Gb/s optisk utsignal, och vice versa, konvertera en 10Gb/s optisk insignal tillbaka till en 10Gb/s seriell elektrisk dataström. Den använder en DWDM EML (Electro-Absorption Modulated Laser)-sändare och en APD (Avalanche Photo-Diode) fotodetektor. Användningen av ett metallskal minimerar elektromagnetiska störningar, och produkten är kompatibel med RoHS-standarder.
Populära Taggar: SFP+10G DWDM C21 80km, Kina SFP+10G DWDM C21 80km tillverkare, leverantörer, fabrik, SFP-10G-DWDM-C21-40, SFP-10G-DWDM-C21-80, SFP-10G-DWDM-C60-40, SFP-10G-DWDM-C60-80
Absoluta högsta betyg
|
Parameter |
Symbol |
Min. |
Typisk |
Max. |
Enhet |
|
Förvaringstemperatur |
TS |
-40 |
+85 |
grad |
|
|
Husets drifttemperatur |
TA |
0 |
70 |
grad |
|
|
Maximal matningsspänning |
Vcc (Virtuella luftvärns |
-0.5 |
4 |
V |
|
|
Relativ luftfuktighet |
RH |
0 |
85 |
% |
Elektriska egenskaper
(ÖVERST=0 till 70grad , VCC=3.135 till 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Max. |
Enhet |
Notera |
|
Matningsspänning |
Vcc |
3.135 |
3.465 |
V |
||
|
Tillförselström |
Icc |
450 |
mor |
|||
|
Energiförbrukning |
P |
1.5 |
W |
|||
|
Sändarsektion |
||||||
|
Ingångsdifferensimpedans |
Ri |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC-spänningstolerans (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differential inspänningssvängning |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Överföring avaktiverad spänning |
VD |
2 |
Vcc (Virtuella luftvärns |
V |
3 |
|
|
Överföringsaktiveringsspänning |
VSV |
Vee |
Vee+0.8 |
V |
||
|
Mottagaresektion |
||||||
|
Single Ended utgångsspänningstolerans |
V |
-0.3 |
4 |
V |
||
|
Rx Utgång Diff Spänning |
Vo |
300 |
850 |
Mv |
||
|
Rx Output Stig- och Falltid |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-fel |
VLOS fel |
2 |
Vcc (Virtuella luftvärnsVÄRD |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Notera
1. Ansluts direkt till TX-dataingångsstift. AC-koppling från stift till laserdrivkrets IC.
2. 20%-80%
3. Till 100 ohm differentialterminering.
4. LOS är en öppen samlarutgång. Bör dras upp med 4,7k – 10kΩ på värdkortet. Normal drift är logisk 0; förlust av signal är logisk 1. Maximal pull-up spänning är 5,5V.
Optiska parametrar
(ÖVERST=0 till 70grad , VCC=3.135 till 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Max. |
Enhet |
Notera |
|
Sändarsektion |
||||||
|
Optisk våglängd-Livets slut |
λ |
X-100 |
X |
X+100 |
kl |
|
|
Optisk våglängd-början av livet |
λ |
X-25 |
X |
X+25 |
kl |
|
|
Genomsnittlig optisk effekt |
Pavg Pavg |
0 |
+5 |
Dbm |
1 |
|
|
Laser avstängd ström |
Poff |
-30 |
Dbm |
|||
|
Utsläckningsförhållande |
ER |
8.2 |
Db |
|||
|
Sändare Dispersion Straff |
TDP (TDP) |
3.0 |
dB |
2 |
||
|
Relativ intensitetsbrus |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returförlusttolerans |
20 |
Db |
||||
|
Mottagaresektion |
||||||
|
Center Våglängd |
λr |
1480 |
1565 |
Nm |
||
|
Los Assert |
LOSA |
-40 |
- |
Dbm |
||
|
Los Efterrätt |
LOSD |
-24 |
Dbm |
|||
|
Los hysteres |
LOSH |
0.5 |
Db |
|||
|
Överbelastning |
lö |
-7 |
dBm |
5 |
||
|
Mottagarens reflektans |
rrx |
-12 |
Db |
|||
Notera
1. 12dB reflektion.
2. Villkor för tester av stressade mottagare enligt IEEE802.3ae. CSRS-testning kräver att värdkortet är SFF-8431-kompatibelt.
3. Mottagarens överbelastning specificerad i OMA och under det värsta omfattande stressade tillståndet.
Beställningsinformation
|
Artikelnummer |
Beskrivning |
|
SFP-10GD80-C21 |
10 Gb/s 80 km DWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single Mode |
FAQ
1. Vad är 10G dwdm 80km?
S: 10G DWDM 80km hänvisar till en typ av optisk kommunikationsteknik som möjliggör överföring av data med en hastighet av 10G över ett avstånd på 80km med hjälp av DWDM. DWDM är en teknik som gör att flera optiska signaler, var och en bärs på olika våglängder, kan kombineras och sändas över en enda optisk fiber. Detta möjliggör ett effektivt utnyttjande av tillgänglig bandbredd och ökar kapaciteten i det fiberoptiska nätverket.
2. Vad är skillnaden mellan CWDM och DWDM SFP?
S: Våglängdsintervallet för CWDM SFP är 1270-1610 nm. Det maximala överföringsavståndet är 120 km. DWDM SFP har dock en maximal våglängd på 1620 nm och ett maximalt överföringsavstånd på 200 km.
