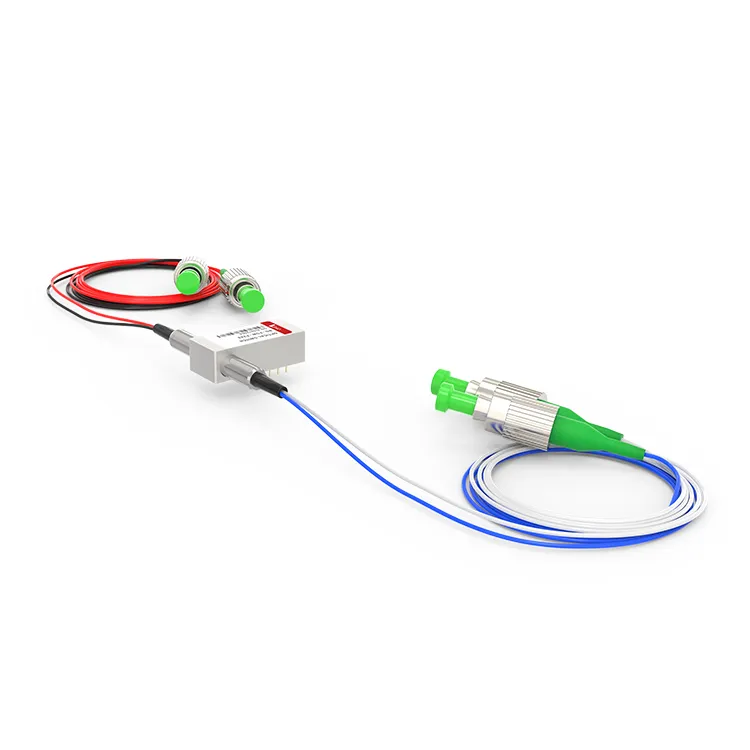

F2X2 OPTO Mekanisk Optisk Switch

F2X2 OPTO Mekanisk Optisk Switch
F2X2 Mechanical Optical Switch är en komplett Mechanical Optical Switch-enhet med två ingångsportar och två utgångsportar. Den antar den mekaniska strukturen för att realisera växlingen av optisk signal routing, och växlar den optiska signalen från en ingångsport till en annan utgångsport genom mekanisk drift.

Skicka förfrågan

Beskrivning

Tekniska parametrar

Produktdetaljer

Den opto-mekaniska omkopplaren F2X2 fungerar genom att antingen rikta eller blockera den optiska ingångssignalen för att ansluta den optiska kanalen till den optiska utgångsfibern. Spärrversionen bibehåller den valda optiska vägen även efter att drivsignalen har tagits bort, medan den icke-låsta versionen förinställs antingen på eller av när strömmen bryts. Den mekaniska optiska omkopplaren F2X2 har en insättningsförlust på mindre än 1,0dB och en snabb svarstid, vilket möjliggör omkoppling av optiska signaler på nanosekundnivå, och uppfyller därmed kraven på höghastighetsöverföring.

Populära Taggar: f2x2 opto mekanisk optisk omkopplare, Kina f2x2 opto mekanisk optisk omkopplare tillverkare, leverantörer, fabrik, Mekanisk optisk switch

Produktspecifikationer

Driftsvåglängd	1240~1680nm (SM)	Insättningsförlust	Mindre än eller lika med 1.0dB
Våglängdsberoende förlust	Mindre än eller lika med 0.25dB	Polarisationsberoende förlust	Mindre än eller lika med 0.05dB
Temperaturberoende förlust	Mindre än eller lika med 0.20dB	Avkastningsförlust	SM Större än eller lika med 55dB
Kors Prata	SM Större än eller lika med 70dB	Byt tid	Mindre än eller lika med 8ms
Repeterbarhet	Mindre än eller lika med ±0.02dB	Varaktighet	Större än eller lika med 10⁷gånger
Driftspänning	3 eller 5V	Switch Typ	Icke-låsande/låsande
Driftstemperatur	－20~＋70 grader	Förvaringstemperatur	－40~＋85 grader
Optisk effekt	Mindre än eller lika med 500mW	Dimensionera	27.0L×12.5W×8.4H mm

Pin-konfigurationer

Typ	Optisk väg	Elektrisk drivning				Tillståndssensor
F2×2	Optisk väg	Stift 1	Stift 5	Stift 6	Stift 10	Fäst 2-3	Fäst 3-4	Fäst 7-8	Fäst 8-9
Låsning	P1-P4,P2-P3	--	--	GND	V＋	Nära	Öppna	Öppna	Nära
Låsning	P1-P3,P2-P4	V＋	GND	--	--	Öppna	Nära	Nära	Öppna
Ej låsande	P1-P4,P2-P3	--	--	--	--	Nära	Öppna	Öppna	Nära
Ej låsande	P1-P3,P2-P4	V＋	--	--	GND	Öppna	Nära	Nära	Öppna

Mekaniska mått (Enhet:mm)

Optisk väg

Beställningsinformation

RD-FSW

-F2X2-

-Våglängd-

-Byt typ-

-Spänning-

-Fibertyp-

-Paket-

-Fiberlängd-

-Anslutning-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Special＝0

Låsning＝1

Ej låsande＝2

MINI Låsning＝3

MINI Ej låsbar＝4

Special＝0

3V=3

5V=5

Special＝0

SM28=1

50/125=5

62.5/125=6

Special＝0

Bar fiber=1

900um-rör=3

Special＝0

0.25m=1

0.5m=2

1.0m=3

Special＝0

Inga=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex LC=8

Special＝0

FAQ

F: Har F2X2 Mechanical Optical Switch stöd för fjärrkontroll?

S: Ja, många opto-mekaniska F2x2-omkopplare erbjuder fjärrkontrollfunktioner, vilket möjliggör fjärrväxling och statusövervakning via ett kontroll- eller kommunikationsgränssnitt.

F: Hur snabbt växlar F2x2 mekanisk?

S: F2X2 Mechanical Optical Switch har snabb svarstid och kan byta optiska vägar inom nanosekunder.
