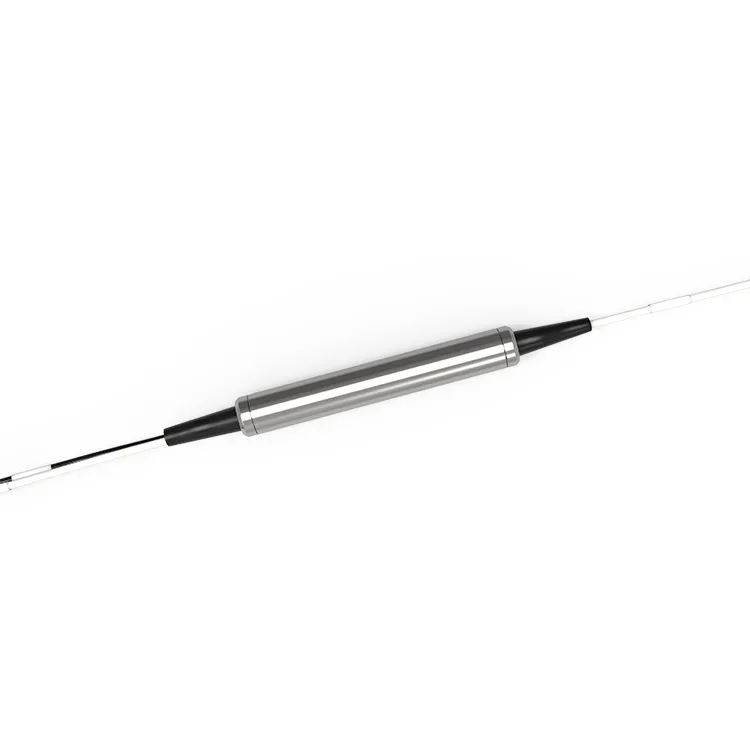

FWDM Filter TX1550 RX1310 1490 passiv komponent

FWDM är en avgörande komponent i optiska kommunikationssystem som Fiber-to-the-Home (FTTH) och telekommunikationsnätverk. Det möjliggör effektiv dataöverföring över längre avstånd med minimal signalförsämring. TX-signalen vid 1550nm används vanligtvis för långdistansfiberoptisk kommunikation på grund av dess lägre dämpningshastighet jämfört med kortare våglängder. RX-signalerna vid 1310nm och 1490nm, å andra sidan, används ofta i passiva optiska nätverk (PON) för kort till medeldistansöverföring.

Skicka förfrågan

Beskrivning

Tekniska parametrar

Produktbeskrivning

FWDM Filter TX1550 RX 1310 1490 passiv komponent är en mycket effektiv och pålitlig optisk kommunikationskomponent designad för att separera och kombinera våglängder med varierande effektnivåer. Genom tillämpningen av optisk uppdelningsteknik delar den upp signaler i distinkta våglängder för överföring, vilket förbättrar kommunikationseffektiviteten och säkerställer mer stabil dataöverföring. Detta ökar avsevärt den totala prestandan hos det optiska kommunikationssystemet. Den finner omfattande användning i optiska förstärkare och CATV-applikationer.

Populära Taggar: fwdm filter tx1550 rx1310 1490 passiv komponent, Kina fwdm filter tx1550 rx1310 1490 passiv komponenttillverkare, leverantörer, fabrik, lavinfotodioder, fiskögonlinser, infraröda linser, optiska sändare, vidvinkellinser, zoomlinser

Produktspecifikationer

Våglängd	TX1550 RX1310/1490nm	Teknologi	TFF (tunnfilmsfilter)
Passband	1540~1650nm	Reflexion	1260~1360&1480~1500
Passband rippel	Mindre än eller lika med 0.30dB	IL @ Passband	Mindre än eller lika med 0.60dB
Reflexbandsrippel	Mindre än eller lika med 0.20dB	IL @ Reflektion	Mindre än eller lika med 0.40dB
Sändningsisolering (adj-kanal)	Större än eller lika med 30dB	Sändningsisolering (icke-adj-kanal)	Större än eller lika med 50dB
Reflektionsisolering	Större än eller lika med 15dB	Polarisationsberoende förlust	Mindre än eller lika med 0.1dB
Dispersion av polarisationsläge	Mindre än eller lika med 0.2ps	Termisk stabilitet	Mindre än eller lika med 0.005N
Direktivitet	Större än eller lika med 50dB	Returförlust	Större än eller lika med 45dB
Optisk effekthantering	Mindre än eller lika med 500mW	Temperatur	Fungerar -40 till 85 grader Lagring -40 till 85 grader
Fibertyp	SMF-28e	Förpackningsdimension	Stål ∮5,5 x L34mm ABS 902010nm

Notera.
1) Alla specifikationer är baserade på enheter utan kontakter, och garanterade över våglängd, polarisation och temperatur.
2) PMD och kromatisk dispersionsvärden garanteras genom design.
3) Specifikationerna kan ändras utan föregående meddelande.

Beställningsinformation

FW	- Paket	-Anslutningstyp	U/A	-55	- Fibertyp	- Fiberlängd
	S: Stål	0: Ingen anslutning	U: UPC	55: 1550 nm	9: 0,9 mm Fiber	005: 0.5+/-0.1m
	B: ABS LÅDA	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Andra	2: SC			30:2,0 mm	andra
		3: FC			Andra
		4: Andra

FAQ

F: Vad betyder FWDM TX 1550nm RX 1310 / 1490nm?

S: Denna FWDM-enhet kan ta emot en signal på 1310nm eller 1490nm och samtidigt sända en signal på 1550nm. Syftet är att överföra flera signaler på en enda fiber.

F: Vilka dataöverföringshastigheter stöder FWDM TX 1550nm RX 1310 / 1490nm?

S: Enheten stöder olika dataöverföringshastigheter, inklusive 1 Gbps, 10 Gbps, 40 Gbps och 100 Gbps, etc.

F: Vilken roll har FWDM TX 1550nm RX 1310 / 1490nm?

S: Enheten kan separera signalen på 1310nm eller 1490nm från signalen på 1550nm för att minska intersignalstörningar och förbättra signalkvaliteten under överföring.
