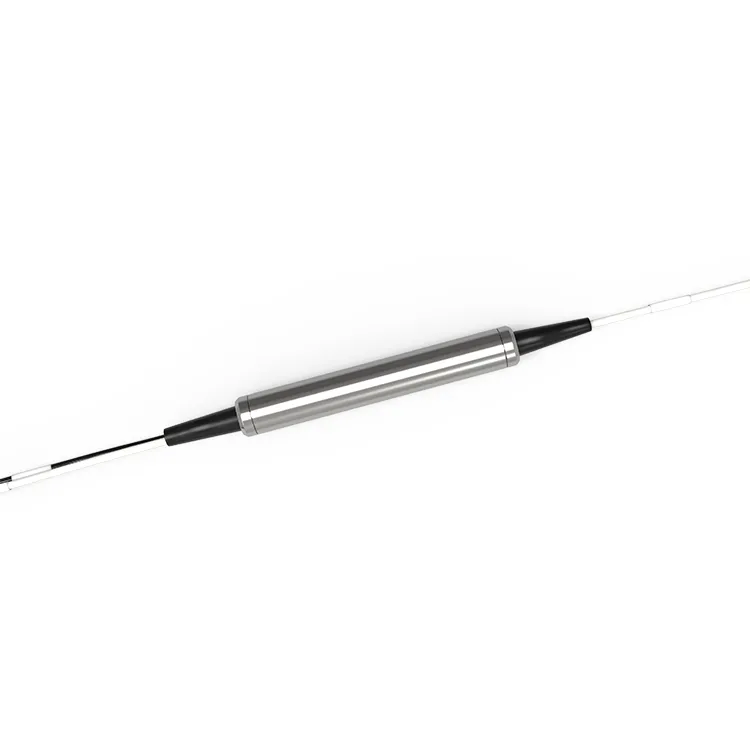

OTDR-filter 1625nm FWDM-komponent

D-NET:s OTDR FWDM 1625-komponent använder TFF (Thin Film Filter)-teknik, låg insättningsförlust, med utmärkt tillförlitlighet och stabilitet. OTDR 1625-filter är lämpliga för fiberoptisk kabelledningsövervakningssystem, OTDR.

Skicka förfrågan

Beskrivning

Tekniska parametrar

Produktbeskrivning

OTDR (Optical Time Domain Reflectometer) är en teknik som används för att detektera signalreflektion och förlust i fiberoptiska kommunikationslänkar. FWDM OTDR 1625nm är en filterkomponent som används för att filtrera bort optiska våglängdssignaler som inte är 1625nm, lämplig för FWDM-teknik, vilket är en teknik som kan överföra optiska signaler med flera våglängder i en enda fiber. Genom att använda OTDR FWDM 1625-komponenten kan vi filtrera bort signaler med andra våglängder under testning och fokusera endast på signaler för målvåglängden, vilket förbättrar mätnoggrannheten och precisionen.

Ansökningar

● Optiska förstärkare
● CATV
● OTDR

Populära Taggar: OTDR Filter 1625nm FWDM Component, Kina OTDR Filter 1625nm FWDM Component tillverkare, leverantörer, fabrik, lavinfotodioder, fiskögonlinser, infraröda linser, optiska sändare, fototransister, zoomlinser

Produktspecifikationer

Våglängd	TX1625 RX1310/1490/1550nm	Teknologi	TFF (tunnfilmsfilter)
Kopplingsband	1600~1670nm	Reflexion	1260~1580
Passband rippel	Mindre än eller lika med 0.30dB	IL @ Passband	Mindre än eller lika med 0.60dB
Reflexbandsrippel	Mindre än eller lika med 0.20dB	IL @ Reflektion	Mindre än eller lika med 0.40dB
Sändningsisolering (adj-kanal)	Större än eller lika med 30dB	Sändningsisolering (icke-adj-kanal)	Större än eller lika med 50dB
Reflexionsisolering	Större än eller lika med 15dB	Polarisationsberoende förlust	Mindre än eller lika med 0.1dB
Dispersion av polarisationsläge	Mindre än eller lika med 0.2ps	Termisk stabilitet	Mindre än eller lika med 0.005N
Direktivitet	Större än eller lika med 50dB	Returförlust	Större än eller lika med 45dB
Optisk effekthantering	Mindre än eller lika med 500mW	Temperatur	Fungerar -40 till 85 grader Lagring -40 till 85 grader
Typ av fiber	SMF-28e	Förpackningsdimension	Stål ∮5,5 x L34mm ABS 90 * 20 * 10nm

Notera.
1) Alla specifikationer är baserade på enheter utan kontakter, och garanterade över våglängd, polarisation och temperatur.
2) PMD och kromatisk dispersionsvärden garanteras genom design.
3) Specifikationerna kan ändras utan föregående meddelande

Beställningsinformation

FW	- Paket	-Anslutningstyp	U/A	-1625	- Fibertyp	- Fiberlängd
	S: Stål	0: Ingen anslutning	U: UPC		9: 0,9 mm Fiber	005: 0.5+/-0.1m
	B:ABS LÅDA	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Andra	2: SC			30:2,0 mm	andra
		3: FC			Andra
		4: Andra

FAQ

F: Vilken funktion har en FWDM OTDR 1625nm?

S: Funktionen hos ett OTDR 1625-filter är att tillåta överföring av flera optiska signaler genom en enda fiberoptisk kabel, vilket ökar effektiviteten och hastigheten för dataöverföring i ett nätverk.

F: Vad är en OTDR och hur fungerar den?

S: En OTDR (Optical Time Domain Reflectometer) är en enhet som använder optiska pulser för att mäta längden, dämpningen och förlustegenskaperna hos en fiberoptisk kabel. Den skickar ut en kraftfull laserpuls in i fibern och mäter sedan det reflekterade ljuset för att fastställa kabelns tillstånd.
